XUL736125.000JU6I,XUL低相位晶振,瑞萨差分振荡器,6G交换机晶振

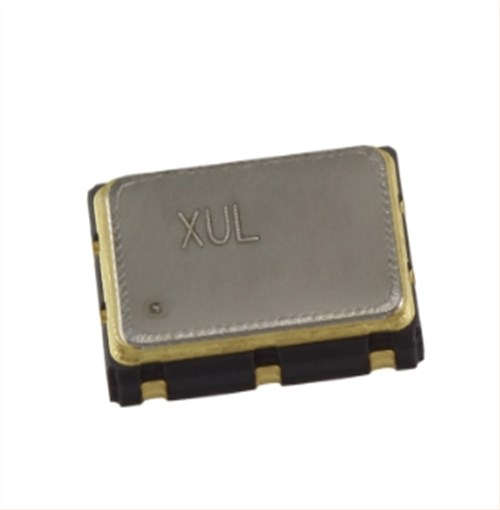

XUL736125.000JU6I,XUL低相位晶振,瑞萨差分振荡器,6G交换机晶振，尺寸7.0×5.0mm，频率125MHZ，电压3.3V，输出逻辑LVDS，石英差分晶振，LVDS输出晶振，LVDS差分晶体振荡器，7050mm差分晶振，六脚贴片晶振，低电压差分晶振，低抖动差分晶振，低相位差分振荡器，低相噪差分晶振，高品质差分晶振，高性能差分振荡器，有源差分晶振，光模块差分晶振，6G交换机晶振，通讯模块差分振荡器，测试测量差分晶振，具有高性能低抖动的特点。

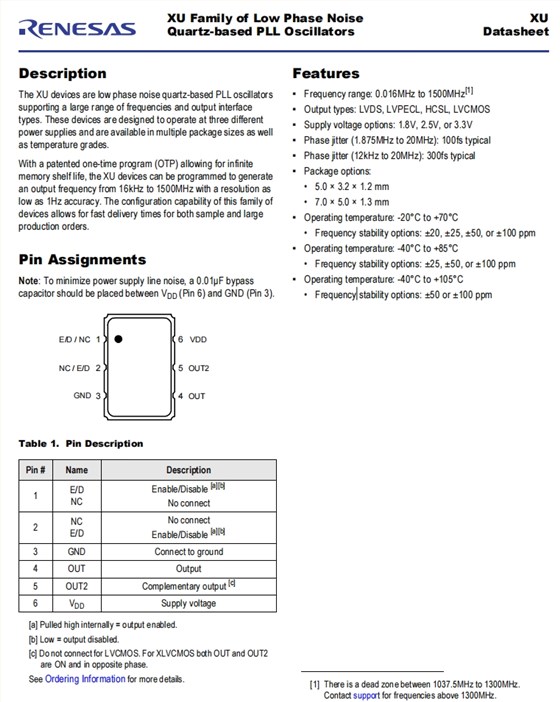

XU设备是基于低相位噪声石英的PLL差分晶体振荡器支持大范围的频率和输出接口类型。这些设备被设计为在三种不同的条件下运行电源，也有多种封装尺寸作为温度等级。拥有专利的一次性程序（OTP），允许无限存储器的保质期，XU设备可以被编程为输出频率为16kHz至1500MHz，分辨率为低至1Hz精度。此系列的配置能力设备允许快速交付样品和大型生产订单。XUL736125.000JU6I,XUL低相位晶振,瑞萨差分振荡器,6G交换机晶振.

XUL736125.000JU6I,XUL低相位晶振,瑞萨差分振荡器,6G交换机晶振 参数表

Symbol	Parameter	Output Type	Conditions	Minimum	Typical	Maximum	Units
IDD	Current Consumption	LVDS	0.016MHz to 400MHz.			97	mA
			400.000+MHz to 1.5GHz.			122
		LVPECL	0.016MHz to 212.5MHz.			115
			212.5+MHz to 400MHz.			128
			400+MHz to 670MHz.			142
		HCSL	0.016MHz to 670MHz.			145
		LVCMOS	0.016MHz to 62.5MHz.			98
			62.5+MHz to 167MHz.			108
Table 7.2.5V IDD DC Electrical Characteristics
VDD= 2.5V ±5%, TA= -20°C to +70°C; -40°C to +85°C, -40°C to +105°C.
Symbol	Parameter	Output Type	Conditions	Minimum	Typical	Maximum	Units
IDD	Current Consumption	LVDS	0.016MHz to 400MHz.			90	mA
			400.000+MHz to 1.35GHz.			103
		LVPECL	0.016MHz to 156.25MHz.			102
			156.25+MHz to 400MHz.			112
			400+MHz to 670MHz.			118
		HCSL	0.016MHz to 400MHz.			102
			400.000+MHz to 670MHz.			112
		LVCMOS	0.016MHz to 62.5MHz.			80
			62.5+MHz to 125MHz.			85
			125+MHz to 167MHz.			92

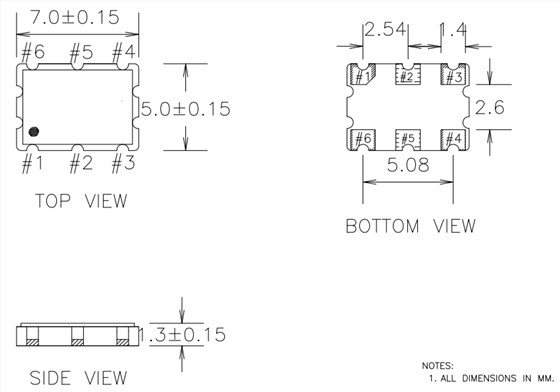

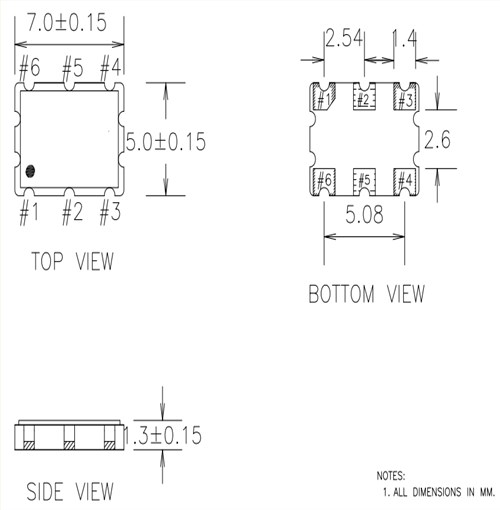

XUL736125.000JU6I,XUL低相位晶振,瑞萨差分振荡器,6G交换机晶振 尺寸图

有源晶振产品特征:

频率范围：0.016MHz至1500MHz[1]

输出类型：LVDS、LVPECL、HCSL、LVCMOS

电源电压选项：1.8V、2.5V或3.3V

相位抖动（1.875MHz至20MHz）：典型100fs

相位抖动（12kHz至20MHz）：典型300fs

程序包选项：

5.0×3.2×1.2毫米

7.0×5.0×1.3毫米

工作温度：-20°C至+70°C

频率稳定性选项：±20、±25、±50或±100ppm

工作温度：-40°C至+85°C

频率稳定性选项：±25、±50或±100ppm

工作温度：-40°C至+105°C

频率稳定性选项：±50或±100ppm更多相关Renesas晶振型号

Mfr Part #	Mfr	Description	Series	Frequency	Output	Voltage - Supply	Frequency Stability
XUL535156.250JS6I8	Renesas晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	XUL	156.25 MHz	LVDS	3.3V	±50ppm
XUL535150.000000I	Renesas晶振	XTAL OSC XO 150.0000MHZ LVDS SMD	XUL	150 MHz	LVDS	3.3V	±50ppm
XUL536125.000JS6I	Renesas晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	XUL	125 MHz	LVDS	3.3V	±25ppm
XUP736150.000JU6I	Renesas晶振	XTAL OSC XO 150.0000MHZ LVPECL	XUP	150 MHz	LVPECL	3.3V	±25ppm
XUP736125.000JU6I	Renesas晶振	XTAL OSC XO 125.0000MHZ LVPECL	XUP	125 MHz	LVPECL	3.3V	±25ppm
XUP536212.500JS6I	Renesas晶振	XTAL OSC XO 212.5000MHZ LVPECL	XUP	212.5 MHz	LVPECL	3.3V	±25ppm
XUP536156.250JS6I	Renesas晶振	XTAL OSC XO 156.2500MHZ LVPECL	XUP	156.25 MHz	LVPECL	3.3V	±25ppm
XUL536212.500JS6I	Renesas晶振	XTAL OSC XO 212.5000MHZ LVDS SMD	XUL	212.5 MHz	LVDS	3.3V	±25ppm
XUL736150.000JU6I	Renesas晶振	XTAL OSC XO 150.0000MHZ LVDS SMD	XUL	150 MHz	LVDS	3.3V	±25ppm
XLL726080.000000X	Renesas晶振	OSCILLATOR XO 80.000MHZ LVDS SMD	XUL	80 MHz	LVDS	2.5V	±25ppm
XUL536644.531250I	Renesas晶振	MULTIMKT-TIMING	XUL	644.53125 MHz	LVDS	3.3V	±25ppm
XUL535760.312500I	Renesas晶振	XTAL OSC XO 760.3120MHZ LVDS SMD	XUL	760.312 MHz	LVDS	3.3V	±50ppm
XUL736156.250000I	Renesas晶振	MULTIMKT-TIMING	XUL	156.25 MHz	LVDS	3.3V	±25ppm
XUL736100.000JU6I	Renesas晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	XUL	100 MHz	LVDS	3.3V	±25ppm
XUL736212.500JU6I	Renesas晶振	XTAL OSC XO 212.5000MHZ LVDS SMD	XUL	212.5 MHz	LVDS	3.3V	±25ppm
XUP536100.000JS6I	Renesas晶振	XTAL OSC XO 100.0000MHZ LVPECL	XUP	100 MHz	LVPECL	3.3V	±25ppm
XUP536125.000JS6I	Renesas晶振	XTAL OSC XO 125.0000MHZ LVPECL	XUP	125 MHz	LVPECL	3.3V	±25ppm
XUL535212.500JS6I	Renesas晶振	XTAL OSC XO 212.5000MHZ LVDS SMD	XUL	212.5 MHz	LVDS	3.3V	±50ppm
XUP535100.000JS6I	Renesas晶振	XTAL OSC XO 100.0000MHZ LVPECL	XUP	100 MHz	LVPECL	3.3V	±50ppm
XUP535125.000JS6I	Renesas晶振	XTAL OSC XO 125.0000MHZ LVPECL	XUP	125 MHz	LVPECL	3.3V	±50ppm
XUP535150.000JS6I	Renesas晶振	XTAL OSC XO 150.0000MHZ LVPECL	XUP	150 MHz	LVPECL	3.3V	±50ppm
XUP535156.250JS6I	瑞萨差分晶振	XTAL OSC XO 156.2500MHZ LVPECL	XUP	156.25 MHz	LVPECL	3.3V	±50ppm
XUP535212.500JS6I	Renesas晶振	XTAL OSC XO 212.5000MHZ LVPECL	XUP	212.5 MHz	LVPECL	3.3V	±50ppm
XUL535100.000JS6I8	Renesas晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	XUL	100 MHz	LVDS	3.3V	±50ppm
XUL535125.000JS6I8	Renesas晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	XUL	125 MHz	LVDS	3.3V	±50ppm
XUL535212.500JS6I8	Renesas晶振	XTAL OSC XO 212.5000MHZ LVDS SMD	XUL	212.5 MHz	LVDS	3.3V	±50ppm
XUP535100.000JS6I8	Renesas晶振	XTAL OSC XO 100.0000MHZ LVPECL	XUP	100 MHz	LVPECL	3.3V	±50ppm
XUP535125.000JS6I8	Renesas晶振	XTAL OSC XO 125.0000MHZ LVPECL	XUP	125 MHz	LVPECL	3.3V	±50ppm
XUP535150.000JS6I8	Renesas晶振	XTAL OSC XO 150.0000MHZ LVPECL	XUP	150 MHz	LVPECL	3.3V	±50ppm
XUP535156.250JS6I8	Renesas晶振	XTAL OSC XO 156.2500MHZ LVPECL	XUP	156.25 MHz	LVPECL	3.3V	±50ppm
XUP535212.500JS6I8	Renesas晶振	XTAL OSC XO 212.5000MHZ LVPECL	XUP	212.5 MHz	LVPECL	3.3V	±50ppm
XUL736125.000JU6I	Renesas晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	XUL	125 MHz	LVDS	3.3V	±25ppm
XUP736100.000JU6I	Renesas晶振	XTAL OSC XO 100.0000MHZ LVPECL	XUP	100 MHz	LVPECL	3.3V	±25ppm
XUP736156.250JU6I	Renesas晶振	XTAL OSC XO 156.2500MHZ LVPECL	XUP	156.25 MHz	LVPECL	3.3V	±25ppm
XUP736212.500JU6I	Renesas晶振	XTAL OSC XO 212.5000MHZ LVPECL	XUP	212.5 MHz	LVPECL	3.3V	±25ppm
XUL536100.000JS6I	Renesas晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	XUL	100 MHz	LVDS	3.3V	±25ppm
XUL536150.000JS6I	Renesas晶振	XTAL OSC XO 150.0000MHZ LVDS SMD	XUL	150 MHz	LVDS	3.3V	±25ppm
XUP536150.000JS6I	Renesas晶振	XTAL OSC XO 150.0000MHZ LVPECL	XUP	150 MHz	LVPECL	3.3V	±25ppm
XUL535100.000JS6I	Renesas晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	XUL	100 MHz	LVDS	3.3V	±50ppm
XUL535125.000JS6I	Renesas晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	XUL	125 MHz	LVDS	3.3V	±50ppm
XUL535150.000JS6I	Renesas晶振	XTAL OSC XO 150.0000MHZ LVDS SMD	XUL	150 MHz	LVDS	3.3V	±50ppm
XUL535156.250JS6I	Renesas晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	XUL	156.25 MHz	LVDS	3.3V	±50ppm
