LV5520JEW - 156.25MDK晶振,作为美国普锐特的杰出产品,在LVDS差分晶振领域展现出卓越性能。它以156.25MHz的高频输出,为高速数据传输和处理设备提供稳定且精准的时钟信号。采用高品质石英材料,结合普锐特精湛的制造工艺,在 - 40℃至 + 85℃的宽温度范围内,能将频率偏差严格控制在极小范围,确保了卓越的频率稳定性。其LVDS差分输出特性,使得该美国进口晶振具备出色的抗干扰能力,有效减少电磁干扰对时钟信号的影响,保障信号在长距离传输中的完整性。这一特性让它在通信领域,如5G基站、高速网络设备中,成为保障数据准确、高速传输的关键元件。在数据处理系统里,LV5520JEW - 156.25MDK为高速处理器和存储设备提供精确的时钟同步,确保数据处理的高效与准确。
作为LV55J振荡器系列的一员,该晶振内部集成了优化的振荡电路,无需复杂的外部电路支持,即可快速稳定地输出高质量的时钟信号。Pletronics晶振紧凑的设计和良好的电气性能,不仅便于在电路板上安装,还能适应高密度的电路布局,满足现代电子设备小型化、集成化的发展趋势。无论是在对信号稳定性要求严苛的工业自动化控制,还是在追求高性能的通信与数据处理领域,LV5520JEW-156.25MDK OSC有源晶振都凭借其卓越的性能、可靠的品质,成为众多电子系统的理想时钟源选择。同时,普锐特对产品质量的严格把控,从原材料筛选到生产工艺的每一个环节都遵循高标准,使得LV5520JEW - 156.25MDK在各种复杂环境下都能稳定工作,为设备的长期稳定运行提供坚实保障。
LV5520JEW-156.25MDK晶振,美国普锐特石英晶振,LV55J振荡器,LVDS差分晶振

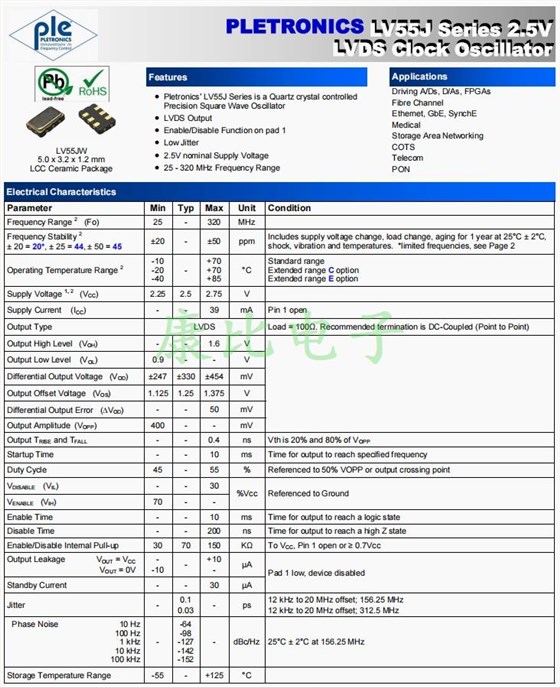

Parameter | Min | Typ | Max | Unit | |
Frequency Range2(Fo) | 25 | - | 320 | MHz | |
Frequency Stability2
± 20 =20*, ± 25 =44, ± 50 =45
|
±20 | - | ±50 | ppm | |
Operating Temperature Range2 |
-10 -20 -40 |
- |
+70 +70 +85 |
°C | |
Supply Voltage1, 2(VCC) | 2.25 | 2.5 | 2.75 | V | |
Supply Current (ICC) | - | - | 39 | mA | |
Output Type | LVDS | ||||
Output High Level (VOH) | - | - | 1.6 | V | |
Output Low Level (VOL) | 0.9 | - | - | V | |
Differential Output Voltage (VOD) | ±247 | ±330 | ±454 | mV | |
Output Offset Voltage (VOS) | 1.125 | 1.25 | 1.375 | V | |
Differential Output Error (ΔVOD) | - | - | 50 | mV | |
Output Amplitude (VOPP) | 400 | - | - | mV | |
Output TRISEand TFALL | - | - | 0.4 | ns | |
Startup Time | - | - | 10 | ms | |
Duty Cycle | 45 | - | 55 | % | |
VDISABLE(VIL) | - | - | 30 | %Vcc | |
VENABLE(VIH) | 70 | - | - | ||
Enable Time | - | - | 10 | ms | |
Disable Time | - | - | 200 | ns | |
Enable/Disable Internal Pull-up | 30 | 70 | 150 | KΩ | |
Output Leakage VOUT= VCC VOUT= 0V |
- -10 |
- |
+10 - |
µA | |
Standby Current | - | - | 30 | µA | |
Jitter | - |
0.1 0.03 |
- | ps | |
Phase Noise 10 Hz
100 Hz
1 kHz
10 kHz
100 kHz
|
- |
-64 -98 -127 -142 -152 |
- | dBc/Hz | |
Storage Temperature Range | -55 | - | +125 | °C |

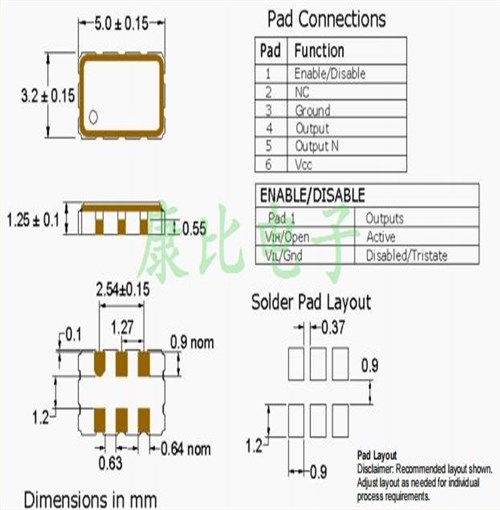

LV5520JEW-156.25MDK晶振,美国普锐特石英晶振,LV55J振荡器,LVDS差分晶振

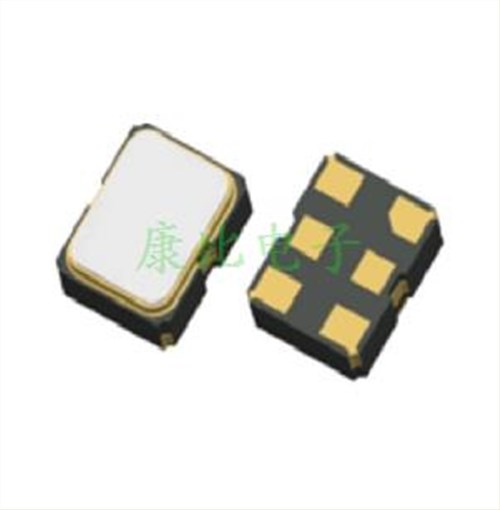

LV5520JEW-156.25MDK晶振,美国普锐特石英晶振,LV55J振荡器,LVDS差分晶振
所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
