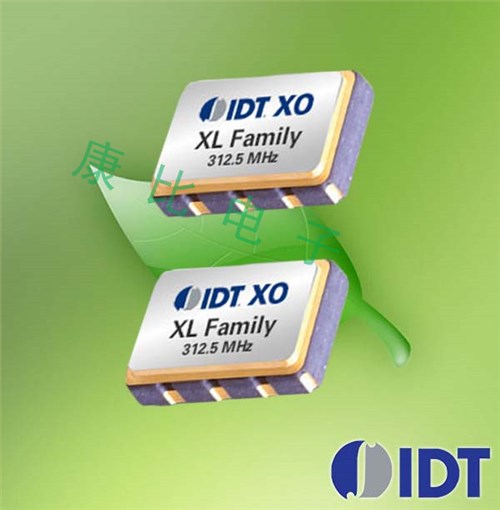

6G移动通信晶振 8N32003EC-60.000-CDI8 IDT有源振荡器

6G移动通信晶振 8N32003EC-60.000-CDI8 IDT有源振荡器，尺寸7.0×5.0mm，频率60MHZ，输出逻辑LVPECL  ，IDT差分晶振，艾迪悌有源振荡器，差分输出信号LV-PECL，LVPECL差分振荡器，低电压差分振荡器，低功耗差分晶振，差分晶体振荡器，低抖动差分晶振，低耗能差分晶振，低相位差分振荡器，高频差分晶振，156.25MHZ差分振荡器，仪器设备差分晶振，6G光模块差分晶振，无线网络差分振荡器，6G路由器专用差分晶振，小型设备专用差分晶振，产品具有低电压低抖动低功耗的特点，非常适合用于6G兼容设备，光通信、光收发器，WDM设备，可视化智能家居，娱乐设备，数字视频，仪器仪表以及光模块等领域.

该OSC晶振可以被编程到从15.476MHz到866.67MHz和从975MHz到1,300MHz范围内的任何频率，并支持218Hz或更好的非常高的频率精度。FSEL引脚为两个预设输出频率中的一个进行选择。扩展的温度范围支持无线基础设施、电信和网络终端设备的要求。6G移动通信晶振 8N32003EC-60.000-CDI8 IDT有源振荡器.

6G移动通信晶振 8N32003EC-60.000-CDI8 IDT有源振荡器，尺寸7.0×5.0mm，频率60MHZ，输出逻辑LVPECL ，IDT差分晶振，艾迪悌有源振荡器，差分输出信号LV-PECL，LVPECL差分振荡器，低电压差分振荡器，低功耗差分晶振，差分晶体振荡器，低抖动差分晶振，低耗能差分晶振，低相位差分振荡器，高频差分晶振，156.25MHZ差分振荡器，仪器设备差分晶振，6G光模块差分晶振，无线网络差分振荡器，6G路由器专用差分晶振，小型设备专用差分晶振，产品具有低电压低抖动低功耗的特点，非常适合用于6G兼容设备，光通信、光收发器，WDM设备，可视化智能家居，娱乐设备，数字视频，仪器仪表以及光模块等领域.

该OSC晶振可以被编程到从15.476MHz到866.67MHz和从975MHz到1,300MHz范围内的任何频率，并支持218Hz或更好的非常高的频率精度。FSEL引脚为两个预设输出频率中的一个进行选择。扩展的温度范围支持无线基础设施、电信和网络终端设备的要求。6G移动通信晶振 8N32003EC-60.000-CDI8 IDT有源振荡器.

6G移动通信晶振 8N32003EC-60.000-CDI8 IDT有源振荡器 参数表

Symbol

Parameter

Test Conditions

Minimum

Typical

Maximum

Units

VCC

Power Supply Voltage

3.135

3.3

3.465

V

IEE

Power Supply Current

123

148

mA

Table 4B.Power Supply DC Characteristics, VCC=2.5V ± 5%, VEE=0V, TA= -40°C to 85°C

Symbol

Parameter

Test Conditions

Minimum

Typical

Maximum

Units

VCC

Power Supply Voltage

2.375

2.5

2.625

V

IEE

Power Supply Current

119

143

mA

Table 4C. LVCMOS/LVTTL DC Characteristic, VCC= 3.3V ± 5% or 2.5V ± 5%, VEE=0V, TA= -40°C to 85°C

Symbol

Parameter

Test Conditions

Minimum

Typical

Maximum

Units

VIH

Input High Voltage

VCC= 3.3V

2

VCC+ 0.3

V

VCC= 2.5V

1.7

VCC+ 0.3

V

VIL

Input Low Voltage

OE

VCC= 3.3V

-0.3

0.8

V

FSEL

-0.3

0.5

V

OE

VCC= 2.5V

-0.3

0.7

V

FSEL

-0.3

0.5

V

IIH

Input High Current

OE

VCC= VIN= 3.465V or 2.625V

10

µA

FSEL

VCC= VIN= 3.465V or 2.625V

150

µA

IIL

Input Low Current

OE

VCC= 3.465V or 2.625V, VIN= 0V

-150

µA

FSEL

VCC= 3.465V or 2.625V, VIN= 0V

-5

µA

Table 4D. LVPECL DC Characteristics, VCC= 3.3V ± 5%, VEE=0V, TA= -40°C to 85°C

Symbol

Parameter

Test Conditions

Minimum

Typical

Maximum

Units

VOH

Output High Voltage; NOTE 1

VCC– 1.4

VCC– 0.8

V

VOL

Output Low Voltage; NOTE 1

VCC– 2.0

VCC– 1.6

V

VSWING

Peak-to-Peak Output Voltage Swing

0.6

1

V

NOTE 1: Outputs terminated with 50Ω to VCC– 2V

Table 4E. LVPECL DC Characteristics, VCC= 2.5V ± 5%, VEE=0V, TA= -40°C to 85°C

Symbol

Parameter

Test Conditions

Minimum

Typical

Maximum

Units

VOH

Output High Voltage; NOTE 1

VCC– 1.4

VCC– 0.8

V

VOL

Output Low Voltage; NOTE 1

VCC– 2.0

VCC– 1.5

V

VSWING

Peak-to-Peak Output Voltage Swing

0.4

1

V

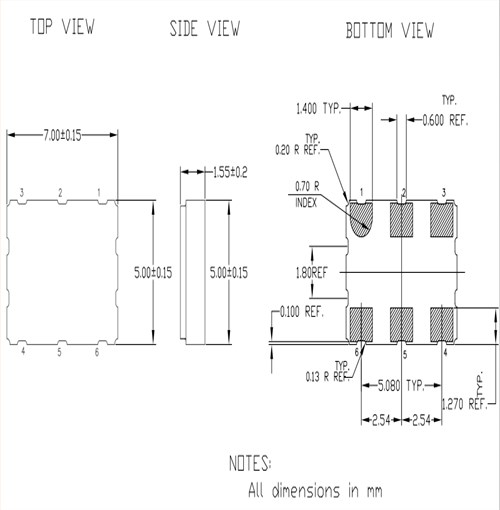

6G移动通信晶振 8N32003EC-60.000-CDI8 IDT有源振荡器 尺寸图

差分晶振产品特性

第四代FemtoClock®；NG技术

工厂可编程时钟输出频率

15.476MHz至866.67MHz以及975MHz至1300MHz

频率编程分辨率为218Hz及以上

一个2.5V或3.3V LVPECL时钟输出

输出启用控制（正极性），兼容LVCMOS/LVTTL

LVCMOS兼容控制输入

156.25MHz（12kHz-20MHz）时的RMS相位抖动：

0.24ps（典型），整数PLL反馈配置

156.25MHz（1kHz-40MHz）时的RMS相位抖动：

0.27ps（典型），整数PLL反馈配置

2.5V或3.3V电源

-40°C至85°C的环境工作温度

提供无铅（RoHS 6）6针陶瓷封装
