频率:160.000~800.000MHZ
尺寸:5.0x3.2mm
台湾AKER晶振,SMDN-532安防晶振,差分晶体振荡器,差分晶体振荡器(DXO)是目前行业中公认高技术,高要求的一款晶体振荡器,是指输出差分信号使用2种相位彼此完全相反的信号,从而消除了共模噪声,并产生一个更高性能的系统。差分晶振一般为六脚贴片晶振,常用的输出类型为:LVDS,LV-PECL,HCSL。而SMDN-532系列为LVDS输出晶振,具有低电平,低抖动,低功耗等特性,普遍用于对于高速网络要求的应用.
AKER晶振科技成立于西元1990年,主要从事石英元件产品的研发、包含石英晶体,贴片晶振,耐高温晶振,有源晶振,石英晶体振荡器,压控温补晶振,差分晶体振荡器等制造及销售。拥有深厚的研发技术底蕴,为晶体振荡器之专业制造公司。深耕台湾、布局全球。在美国与中国大陆均设有据点,提供客户最及时的服务,朝客户导向目标迈进。科技不断的进步,安碁科技亦不断提升技术服务。透过与客户紧密的互动,了解客户需求,提供客户全方位的技术支援─Total Solution; 贯彻安碁诚信为首、专业化客户服务及品质优先的理念。公司愿景-追求卓越,不断创新,与客户一同成长,成为客户在频率控制元件领域的最佳伙伴。
台湾安基晶振公司了解市场需求,为客户提供范围最广的频率控制产品之一。主营产品石英晶体,有源晶振,晶体振荡器,温补晶体振荡器,压控晶体振荡器等,快速、准确的产品开发;符合规格的优质组件;对制造过程的仔细控制。所有这些都使Aker晶振能够提供最好的频率控制技术,帮助推动几乎每个行业的产品开发,从网络、PC、物联网和家用电器到汽车、医疗、工业控制和安全。
Aker晶振在台湾和中国大陆的制造工厂采用最先进的设备。所有生产、校准和测试设施都是完全自动化的。每个工厂都通过了 ISO 9001 认证。我们是一家在台湾证券交易所上市的上市公司。让我们与众不同的是我们对所有客户的灵活性、承诺、可靠性和经过验证的性能。

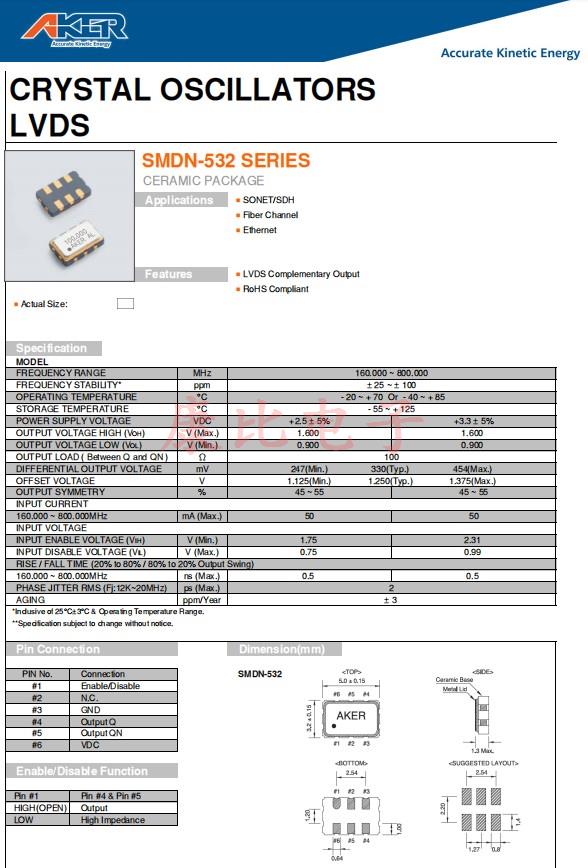

FREQUENCY RANGE | MHz | 160.000 ~ 800.000 | |
FREQUENCY STABILITY* | ppm | ± 25 ~ ± 100 | |
OPERATING TEMPERATURE | °C | - 20 ~ + 70 Or - 40 ~ + 85 | |
STORAGE TEMPERATURE | °C | - 55 ~ + 125 | |
POWER SUPPLY VOLTAGE | VDC | +2.5 ± 5% | +3.3 ± 5% |
OUTPUT VOLTAGE HIGH (VOH) | V (Max.) | 1.6 | 1.6 |
OUTPUT VOLTAGE LOW (VOL) | V (Min.) | 0.9 | 0.9 |
OUTPUT LOAD ( Between Q and QN ) |
Ω |
100 | |
DIFFERENTIAL OUTPUT VOLTAGE | mV | 247(Min.) 330(Typ.) 454(Max.) | |
OFFSET VOLTAGE | V | 1.125(Min.) 1.250(Typ.) 1.375(Max.) | |
OUTPUT SYMMETRY | % | 45 ~ 55 | 45 ~ 55 |
INPUT CURRENT | |||
160.000 ~ 800.000MHz | mA (Max.) | 50 | 50 |
INPUT VOLTAGE | |||
INPUT ENABLE VOLTAGE (VIH) | V (Min.) | 1.75 | 2.31 |
INPUT DISABLE VOLTAGE (VIL) | V (Max.) | 0.75 | 0.99 |
RISE / FALL TIME (20% to 80% / 80% to 20% Output Swing) | |||
160.000 ~ 800.000MHz | ns (Max.) | 0.5 | 0.5 |
PHASE JITTER RMS (Fj:12K~20MHz) | ps (Max.) | 2 | |
AGING | ppm/Year | ± 3 |
台湾AKER晶振,SMDN-532安防晶振,差分晶体振荡器
电处理:
将电源连接到有源晶振指定的终端,确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振,假如损坏那将不会工作.此外如果外接电源电压高于晶振的规定电压值,就很可能会导致石英有源晶振产品损坏.所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
耐焊性:
将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英晶振产品甚至耐高温晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
机械处理
当有源晶振发生外置撞击时,任何石英晶体振荡器在遭到外部撞击时,或者产品不小心跌落时,强烈的外置撞击都将会导致晶振损坏,或者频率不稳定现象.不执行任何强烈的冲击石英晶体振荡器.如果一个强大的冲击已经给振荡器确保在使用前检查其特点.
