频率:32.768KHz
尺寸:7.8x3.6mm
Wi2Wi耐高温晶振,DH1系列32.768K晶振,DH1N00032XHSS3RX晶体振荡器,32.768khz晶振是款实时时钟晶振,它的作用是可以产生时序电路基准信号。而之所以选用32.768K是因为它是2的15次幂,是因为可以很精确的得到一秒的计时。不仅如此,包括所有的实时时钟晶振一般都是32.768或其倍频。贴片32.768K晶振的负载电容都是12.5PF。常用32.768K晶振的电子产品有智能手机、智能手表、安防和可穿戴设备等等。也还有很多生活类、工业类电子也会常用到这款频率的进口晶振。
Wi2Wi公司成立于2005年,总部位于加利福尼亚州圣何塞,是一家垂直整合技术公司,设计,制造和销售高性能,低功耗无线连接解决方案,全球导航卫星系统模块和频率控制设备。在威斯康星州米德尔顿和印度海德拉巴设有办事处。Wi2Wi晶振产品和增值服务提供高度集成,坚固耐用,可靠的多协议无线执行器,内置软件,以及为全球客户提供定制的定时和频率控制设备。该公司的产品和服务涉及物联网(IoT),机器对机器(M2M),航空电子,空间和政府赞助项目市场的众多应用。
Wi2Wi晶振公司是全球领先的端到端无线连接解决方案开发商和制造商,高精度频率控制,定时和微波过滤设备,很高兴宣布推出坚固,坚固且可靠的温度补偿晶振系列(TCXO),即TCH系列,这是其产品组合的进一步发展前景。宣布新型TCH系列坚固耐用且同类最佳的温补振荡器(TCXO)。TC6系列进一步扩展了Wi2Wi的频率控制和定时设备产品组合,以满足航空电子,太空和军事市场最苛刻的技术要求。公司已收到TCH系列的首批生产订单,从大型供应商到航空电子设备和国防市场。“董事会主席Michael Sonnenreich表示。
“Wi2Wi继续广泛关注根据客户需求开发新产品,包括石英晶体谐振器,有源晶振,石英晶体振荡器,贴片晶振,石英晶振,温补晶体振荡器,压控晶体振荡器。并确保我们生产的每个类别都有全系列的产品。新型TCH系列TCXO扩展了我们目前的高稳定性,高冲击和高振动,是航空电子,太空和军事市场中高精度应用的理想选择。TCH系列是我们高可靠性和高性能TCXO系列的一个很好的补充。“Wi2Wi总裁兼首席执行官Zachariah Mathews说。

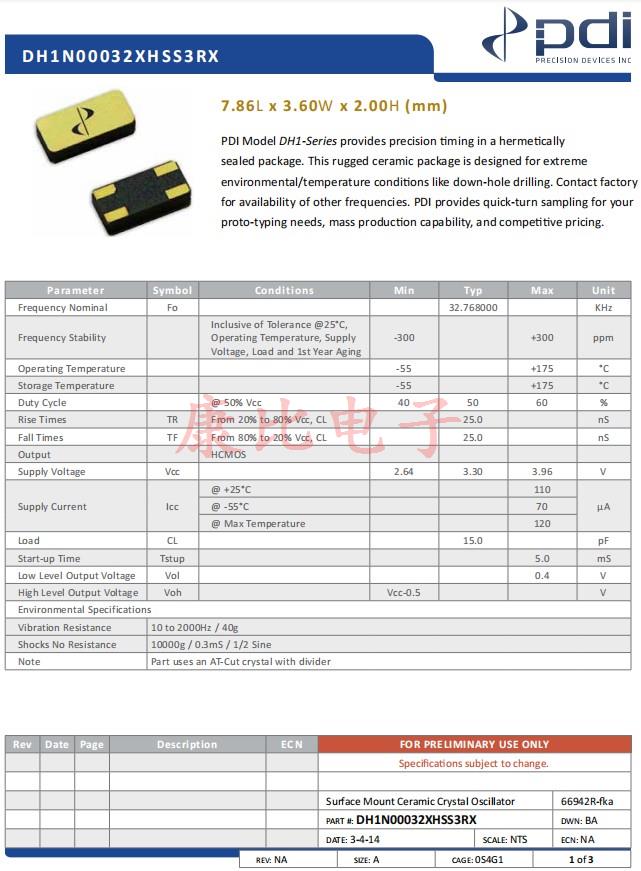

Parameter | Symbol | Conditions | Min |
Typ |
Max | Unit |
Frequency Nominal | Fo | 32.768 | KHz | |||
Frequency Stability | Inclusive of Tolerance @25°C, Operating Temperature, Supply Voltage, Load and 1st Year Aging | -300 | +300 | ppm | ||
Operating Temperature | -55 | 175 | °C | |||
Storage Temperature | -55 | 175 | °C | |||
Duty Cycle | @ 50% Vcc | 40 | 50 | 60 | % | |
Rise Times | TR | From 20% to 80% Vcc, CL | 25 | nS | ||
Fall Times | TF | From 80% to 20% Vcc, CL | 25 | nS | ||
Output | HCMOS | |||||
Supply Voltage | Vcc | 2.64 | 3.3 | 3.96 | V | |
@ +25°C | 110 | |||||
Supply Current | Icc | @ -55°C | 70 | µA | ||
@ Max Temperature | 120 | |||||
Load | CL | 15 | pF | |||
Start- up Time | Tstup | 5 | mS | |||
Low Level Output Voltage | Vol | 0.4 | V | |||
High Level Output Voltage | Voh | Vcc-0 .5 | V | |||
Environmental Specifications | ||||||
Vibration Resistance | 10 to 2000Hz / 40g | |||||
Shocks No Resistance | 10000g / 0 .3mS / 1/2 Sine | |||||
Note | Part uses an AT-Cut crystal with divider |
Wi2Wi耐高温晶振,DH1系列32.768K晶振,DH1N00032XHSS3RX晶体振荡器
电处理:
将电源连接到有源晶振指定的终端,确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振,假如损坏那将不会工作.此外如果外接电源电压高于晶振的规定电压值,就很可能会导致石英有源晶振产品损坏.所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
耐焊性:
将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英晶振产品甚至耐高温晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
机械处理
当有源晶振发生外置撞击时,任何石英晶体振荡器在遭到外部撞击时,或者产品不小心跌落时,强烈的外置撞击都将会导致晶振损坏,或者频率不稳定现象.不执行任何强烈的冲击石英晶体振荡器.如果一个强大的冲击已经给振荡器确保在使用前检查其特点.
Wi2Wi耐高温晶振,DH1系列32.768K晶振,DH1N00032XHSS3RX晶体振荡器
进口威尔威晶振环保基本理念:
1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境。遵守国内外的有关环保法规。
2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性。
3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用。
4为构建循环型社会做出贡献,致力于减少废弃物及废弃物的再利用核再生循环,努力构建循环型社会。
5.推进环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献。
6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染。
生产石英晶振,贴片晶振,晶体振荡器等产品对环境环保与发展对策:实行可持续发展战略。采取有效措施,防治工业污染。提高能源利用效率,改善能源结构。运用经济手段保护环境。大力推进科技进步,加强环境科学研究,积极发展环境保护产业。健全环境法规,强化环境管理。加强环境教育,不断提高环境意识。
