X1G004551000400低抖动晶振,VG7050EBN 794.727753MHz CJGHBZ振荡器

X1G004551000400低抖动晶振,VG7050EBN 794.727753MHz CJGHBZ振荡器，日本进口晶振，EPSON爱普生晶振，型号：VG7050EBN，编码为：X1G004551000400，频率为：794.727753MHz，小体积晶振尺寸：7.0x5.0x1.5mm，六脚贴片晶振，VCXO压控晶体振荡器，LVPECL差分晶体振荡器，差分晶振，压控晶振，石英晶体振荡器，有源晶振，石英晶振。具有超小型，轻薄型，低抖动，低功耗，低电压，低相位噪声，低电平，高精度，高性能，高品质等特点。石英晶振被广泛应用于：通讯设备，无线网络，蓝牙模块，物联网，路由器，仪器仪表、SATA，SAS，光纤通信，交换机，以太网，医疗设备，安防设备，导航仪等应用。

X1G004551000400低抖动晶振,VG7050EBN 794.727753MHz CJGHBZ振荡器，日本进口晶振，EPSON爱普生晶振，型号：VG7050EBN，编码为：X1G004551000400，频率为：794.727753MHz，小体积晶振尺寸：7.0x5.0x1.5mm，六脚贴片晶振，VCXO压控晶体振荡器，LVPECL差分晶体振荡器，差分晶振，压控晶振，石英晶体振荡器，有源晶振，石英晶振。具有超小型，轻薄型，低抖动，低功耗，低电压，低相位噪声，低电平，高精度，高性能，高品质等特点。石英晶振被广泛应用于：通讯设备，无线网络，蓝牙模块，物联网，路由器，仪器仪表、SATA，SAS，光纤通信，交换机，以太网，医疗设备，安防设备，导航仪等应用。

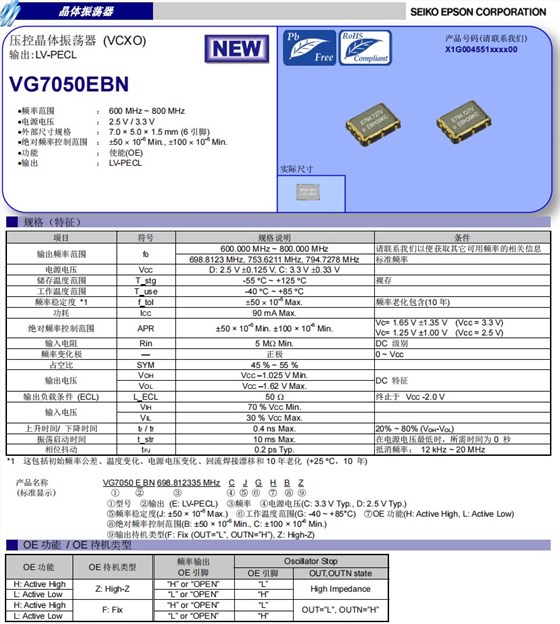

X1G004551000400低抖动晶振,VG7050EBN 794.727753MHz CJGHBZ振荡器参数表

项目

符号

规格说明

条件

输出频率范围

f0

794.727753MHz

请联系我们以便获取其它可用频率的相关信息

698.8123 MHz, 753.6211 MHz, 794.7278 MHz

标准频率

电源电压

VCC

D: 2.5 V土0.125 V, C: 3.3 V土0.33 V

储存温度范围

T_stg

-55。C ~ +125。C

裸存

工作温度范围

T_use

-40。C ~ +85。C

频率稳定度*1

f_tol

土50x10-6Max.

频率老化包含(10年)

功耗

ICC

90 mA Max.

绝对频率控制范围

APR

±50 × 10-6Min. ±100 × 10-6Min.

Vc= 1.65 V土1.35 V(Vcc = 3.3 V) Vc= 1.25 V ±1.00 V(Vcc = 2.5 V)

输入电阻

Rin

5 MΩMin.

DC级别

频率变化极

-

正极

0 ~ Vcc

占空比

SYM

45 % ~ 55 %

输出电压

VOH

VCC–1.025 V Min.

DC特征

VOL

VCC–1.62 V Max.

输出负载条件(ECL)

L_ECL

50Ω

终止于VCC-2.0 V

输入电压

VIH

70 % VCCMin.

VIL

30 % VCCMax.

上升时间/下降时间

tr/ tf

0.4 ns Max.

20% ~ 80% (VOH-VOL)

振荡启动时间

t_str

10 ms Max.

在电源电压最低时，所需时间为0秒

相位抖动

tPJ

0.2 ps Typ.

抵消频率：12 kHz ~ 20 MHz

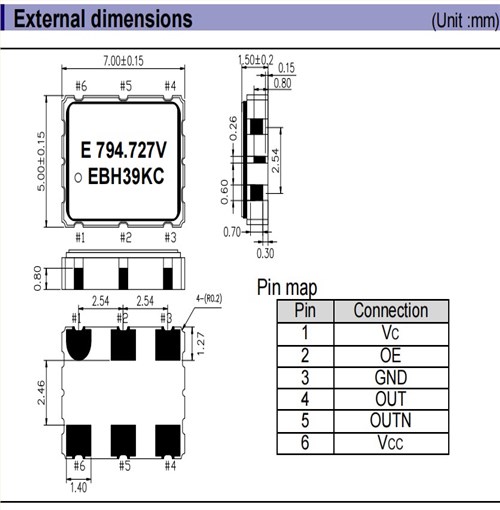

X1G004551000400低抖动晶振,VG7050EBN 794.727753MHz CJGHBZ振荡器尺寸图

X1G004551000400低抖动晶振,VG7050EBN 794.727753MHz CJGHBZ振荡器

产品特点：

频率范围：600MHz至800MHz

电源电压：2.5V / 3.3V

外部尺寸：7.0×5.0×1.5mm (6引脚）

输出：LV-PECL差分晶体振荡器

绝对拉范围：±50×10-6分钟，±100×10-6分钟

功能：输出使能（OE）

产品编码	进口爱普生晶振	型号	频率	频率稳定性	尺寸	输出波形
X1G003691002100	EPSON晶振	VG-4512CA	148.351600 MHz	JHCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691002200	EPSON晶振	VG-4512CA	148.500000 MHz	JHCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691003400	EPSON晶振	VG-4512CA	122.880000 MHz	GHCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691011300	EPSON晶振	VG-4512CA	122.880000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691011400	EPSON晶振	VG-4512CA	125.000000 MHz	JGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691011500	EPSON晶振	VG-4512CA	156.250000 MHz	JGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691011600	EPSON晶振	VG-4512CA	157.286400 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691013400	EPSON晶振	VG-4512CA	153.600000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004151000300	EPSON晶振	VG-4513CB	122.880000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004151000400	EPSON晶振	VG-4513CB	153.600000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004151000700	EPSON晶振	VG-4513CB	122.880000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004151000900	EPSON晶振	VG-4513CB	153.600000 MHz	GFCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004151001300	EPSON晶振	VG-4513CB	125.000000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004151001600	EPSON晶振	VG-4513CB	156.250000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004541100300	有源晶振	VG7050EAN	622.080000 MHz	CJGLPZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004541100500	EPSON晶振	VG7050EAN	622.080000 MHz	CJGHPF	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004541100700	EPSON晶振	VG7050EAN	622.080000 MHz	CJGLPF	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004551000300	EPSON晶振	VG7050EBN	698.812335 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004551000400	EPSON晶振	VG7050EBN	794.727753 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004551000700	EPSON晶振	VG7050EBN	693.482990 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004551000800	EPSON晶振	VG7050EBN	698.812300 MHz	CJGHCZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004561100300	EPSON晶振	VG7050ECN	622.080000 MHz	CJGLPZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004561100500	EPSON晶振	VG7050ECN	622.080000 MHz	CJGHPF	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004561100700	EPSON晶振	VG7050ECN	622.080000 MHz	CJGLPF	7.00 x 5.00 x 1.50 mm	LV-PECL
