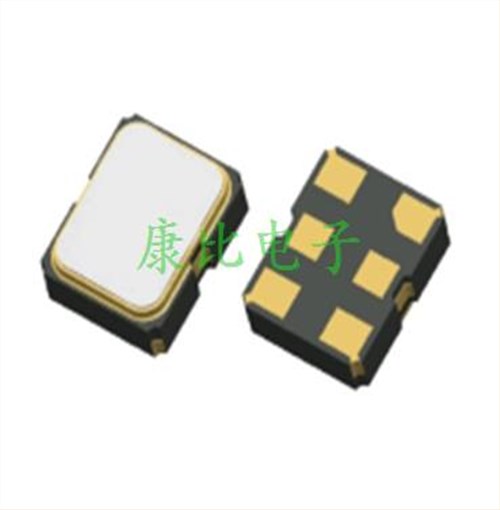

LV3320JEV - 125.0MDK作为Pletronics出品的低抖动进口LVDS时钟晶体振荡器，在众多电子应用场景中展现出卓越的性能。其125.0MHz的高频输出，为高速数据处理和通信设备提供了稳定且精准的时钟信号，有效降低信号抖动对系统性能的影响。
采用先进的制造工艺和高品质材料，该晶振在 - 40℃至 + 85℃的宽温度范围内，能将频率偏差严格控制在极小范围，确保卓越的频率稳定性。LVDS差分晶振的特性是其关键优势，通过差分信号传输方式，显著增强了抗干扰能力，有效抑制电磁干扰对时钟信号的影响，保证信号在长距离传输中的完整性和准确性，即使在复杂电磁环境下也能维持稳定的信号输出。这使得它在通信领域，如5G基站、高速网络设备等，成为保障数据高速、准确传输的核心元件。
在数据处理领域，对于高性能计算机、服务器以及数据存储设备等，LV3320JEV - 125.0MDK为CPU、GPU及存储模块提供精确的时钟同步，确保数据处理和存储的高效与准确。在工业自动化领域，为工业机器人、自动化生产线等设备提供稳定的时钟基准，实现设备之间的精准协同工作，提高生产效率和产品质量。该有源晶振的设计紧凑，采用适合现代电子设备的封装形式，便于在电路板上进行高密度安装，适应小型化、集成化的发展趋势。同时，这种设计还优化了散热性能和电气性能，进一步提升了晶振在不同工作条件下的稳定性和抗干扰能力。
Pletronics晶振对LV3320JEV - 125.0MDK的品质把控贯穿整个生产过程。从原材料的严格筛选，到先进的切割、研磨和封装工艺，每一个环节都遵循严格的质量标准。经过高低温循环测试、湿度测试、振动测试和冲击测试等一系列严苛的可靠性试验，确保晶振在各种复杂环境下都能稳定工作，为产品的长期稳定运行提供可靠保障。无论是在对信号稳定性要求极高的通信系统，还是在追求高精度的工业自动化控制中，LV3320JEV - 125.0MDK都凭借其低抖动、高稳定性和卓越的抗干扰能力，成为众多电子系统理想的时钟源选择。

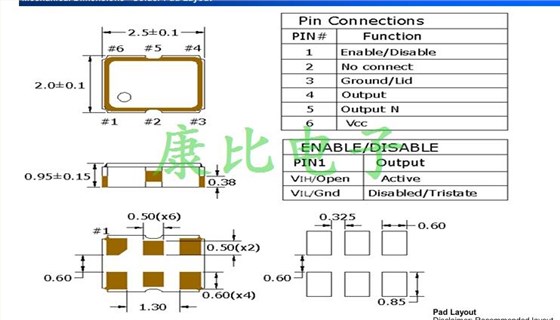

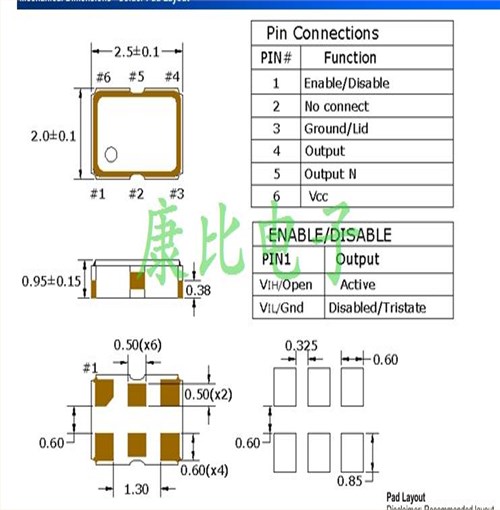

LVDS时钟振荡器,低抖动进口晶振,Pletronics差分晶振,LV3320JEV-125.0MDK

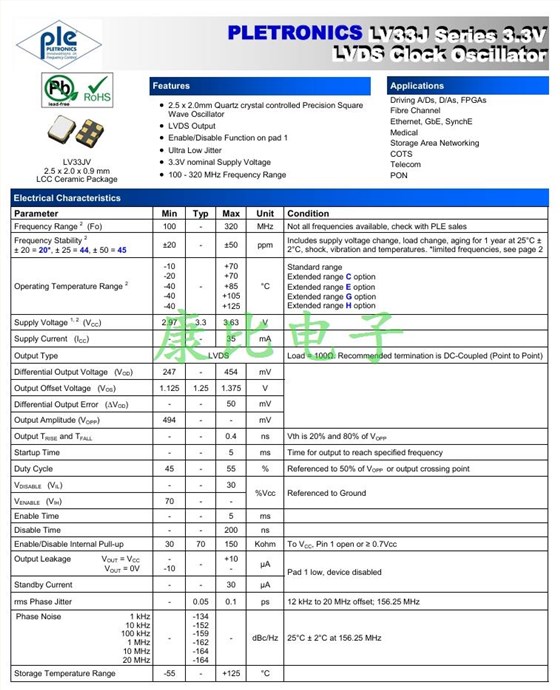

Parameter	Min	Typ	Max	Unit
Frequency Range2	100	-	220	MHz
Frequency Stability2 ± 20 =20*, ± 25 =44, ± 50 =45	±20	-	±50	ppm
Operating Temperature Range2	-10 -20 -40 -40 -40	-	+70 +70 +85 +105 +125	°C
Supply Voltage1, 2VDD	2.97	3.3	3.63	V
Supply Current IDD	-	-	35	mA
Output Waveform	LVDS输出晶振
Differential Output Voltage VOD	247	-	454	mV
Output Offset Voltage VOS	1.125	1.25	1.375	V
Differential Output Error ΔVOD	-	-	50	mV
Output TRISEand TFALL	-	-	0.4	ns
Startup Time	-	-	5	ms
Duty Cycle	45	-	55	%
VDISABLEVIL	-	-	30	%Vcc
VENABLEVIH	70	-	-	%Vcc
Enable Time	-	-	5	ms
Disable Time	-	-	200	ns
Enable/Disable Internal Pull-up	30	70	150	Kohm
Output Leakage VOUT= VCC VOUT= 0V	- -10	-	+10 -	µA
Standby Current	-	-	30	µA
rms Phase Jitter	-	0.05	0.1	ps
Phase Noise 1 kHz 10 kHz 100 kHz 1 MHz 10 MHz 20 MHz	-	-134 -152 -159 -162 -164 -164	-	dBc/Hz
Storage Temperature Range	-55	-	+125	°C

LVDS时钟振荡器,低抖动进口晶振,Pletronics差分晶振,LV3320JEV-125.0MDK

所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
