产品简介

QM2244LEV - 25.0M作为Pletronics专为以太网设计的CMOS时钟振荡器,在以太网设备中发挥着关键作用。其25.0MHz的标称频率,为以太网数据的高效传输与处理提供了稳定且精准的时钟基准。作为CMOS时钟振荡器,它具有良好的兼容性,能够与各类基于CMOS工艺的数字电路轻松对接,为以太网设备内部的微控制器、数据处理器等组件提供稳定的时钟信号,保障设备整体的稳定运行。

产品详情

QM2244LEV-25.0M,以太网晶振,QM22L振荡器,Pletronics有源晶振,CMOS时钟振荡器

QM2244LEV - 25.0M作为Pletronics专为以太网设计的CMOS时钟晶体振荡器,在以太网设备中发挥着关键作用。其25.0MHz的标称频率,为以太网数据的高效传输与处理提供了稳定且精准的时钟基准。采用先进的制造工艺和优质材料,该晶振在 - 40℃至 + 85℃的宽温度范围内,能将频率偏差严格控制在极小范围,确保卓越的频率稳定性,适应不同环境下以太网设备的工作需求。作为CMOS时钟振荡器,它具有良好的兼容性,能够与各类基于CMOS工艺的数字电路轻松对接,为以太网设备内部的微控制器、数据处理器等组件提供稳定的时钟信号,保障设备整体的稳定运行。
在以太网交换机中,QM2244LEV-25.0M石英晶体振荡器为数据包的转发、交换提供精确的时钟同步,确保数据在不同端口之间快速、准确地传输,避免数据冲突和丢失。在路由器中,它为路由算法的运行、网络协议的处理提供稳定的时钟支持,保障网络连接的稳定性和高效性。在网络适配器中,该晶振为数据的编码、解码以及与计算机系统的通信提供精准的时钟信号,确保网络数据的可靠传输。

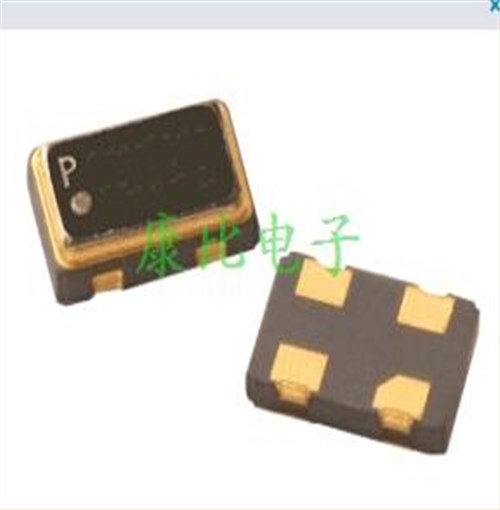

QM2244LEV - 25.0M的封装设计紧凑,便于在电路板上进行安装,适应现代网络设备小型化、集成化的发展趋势。同时,这种2016贴片晶振还有助于优化散热性能和电气性能,进一步提升晶振在复杂电路环境中的稳定性和抗干扰能力。
PLE石英晶振对QM2244LEV - 25.0M的品质把控极为严格。从原材料的精心筛选,到生产过程中的精细加工,每一个环节都遵循严格的质量标准。经过高低温循环、湿度、振动及冲击等一系列严苛测试,确保晶振在各种复杂环境下都能稳定工作,为以太网设备的长期稳定运行提供可靠保障。凭借卓越的性能、可靠的品质以及对以太网应用的高度适配性,QM2244LEV - 25.0M成为Pletronics在以太网晶振领域的一款重要产品,深受网络设备制造商的信赖。

QM2244LEV-25.0M,以太网晶振,QM22L振荡器,Pletronics有源晶振,CMOS时钟振荡器

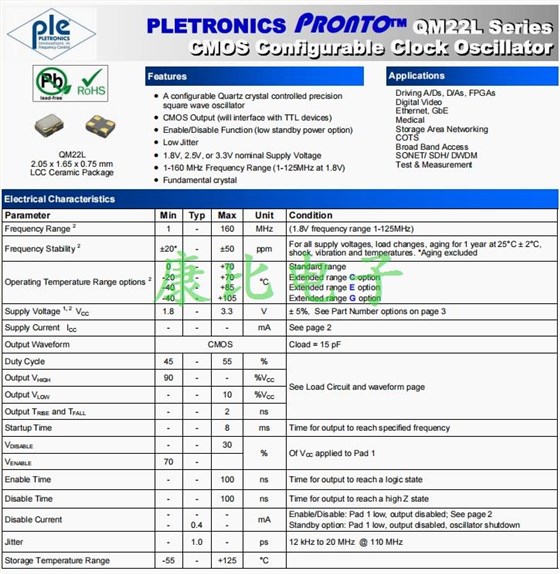

Parameter Min Typ Max Unit
Frequency Range2 1 - 160 MHz
Frequency Stability2 ±20* - ±50 ppm
Operating Temperature Range options2

0

-20

-40

-40

-

-

-

-

+70

+70

+85

+105

°C
Supply Voltage1, 2VCC 1.8 - 3.3 V
Supply Current ICC - - - mA
Output Waveform CMOS输出晶振
Duty Cycle 45 - 55 %
Output VHIGH 90 - - %VCC
Output VLOW - - 10 %VCC
Output TRISEand TFALL - - 2 ns
Startup Time - - 8 ms
VDISABLE - - 30 %
VENABLE 70 -
Enable Time - - 100 ns
Disable Time - - 100 ns
Disable Current

-

-

-

0.4

-

-

mA
Jitter - 1.0 - ps
Storage Temperature Range -55 - +125 °C

QM22L

QM2244LEV-25.0M,以太网晶振,QM22L振荡器,Pletronics有源晶振,CMOS时钟振荡器

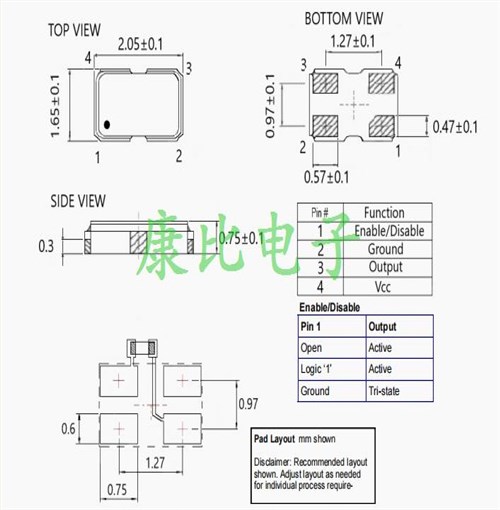

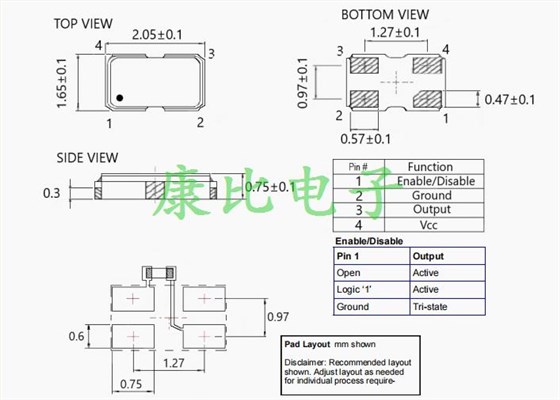

QM22L 2016 CMOS

QM2244LEV-25.0M,以太网晶振,QM22L振荡器,Pletronics有源晶振,CMOS时钟振荡器

所有石英晶振和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
