压控温补晶体振荡器X1G004201002600适用于移动通讯应用

来源：康比电子查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2022-09-26 17:17:12【大中小】

分享到：

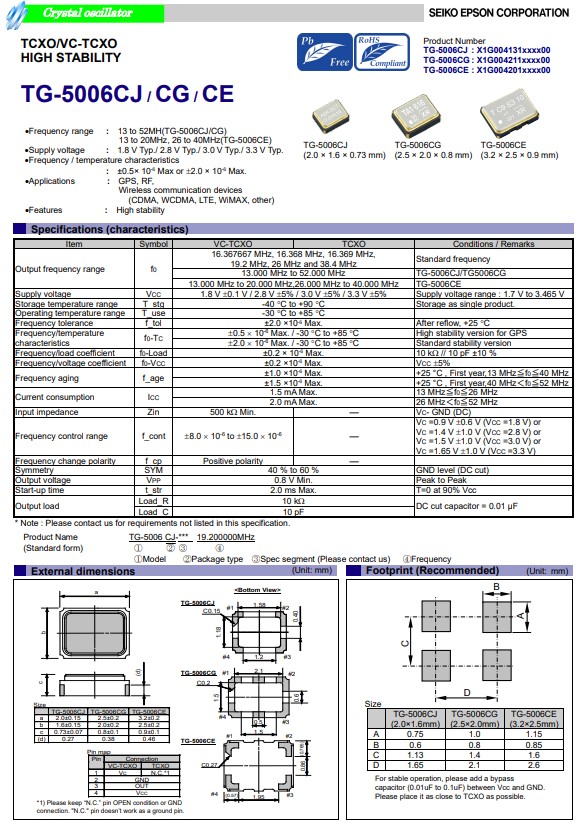

日本爱普生晶振TG-5006CE，是一款压控温补晶体振荡器，小体积晶振尺寸3.2x2.5mm有源晶振，四脚贴片晶振，具有超小型，轻薄型，低电源电压，低抖动，低功耗，低损耗，低耗能，低相位噪声，低电平等特点，适用于移动通讯、数码产品、车载数码、智能手机、对讲机、数码相机、MID平板电脑，光电技术等各种频率控制设备。

EPSON压控温补晶体振荡器特点及优势：

输出频率范围：13至52MHz(TG-5006CJ/CG)，13至20MHz,26至40MHz(TG-5006CE)

频率控制范围±8.0至±15.0ppm；

频率随温度变化稳定度可达±0.5ppm；

在经过回流焊后的偏差小于±2.0ppm；

振荡启动时间2.0ms；

工作温度范围-30℃至+85℃

无铅，符合RoHS标准要求

压控温补晶体振荡器X1G004201002600适用于移动通讯应用

产品编码	型号	频率	贴片晶振	输出波	电源电压	精度	工作温度
X1G004201000600	TG-5006CE	16.367667MHz	3.20x2.50x0.90mm	Clipped sine wave	1.700 to 1.900 V	+/-2.0 ppm	-30 to +85 °C
X1G004201000800	TG-5006CE	16.369000MHz	3.20x2.50x0.90mm	Clipped sine wave	2.850 to 3.150 V	+/-2.0 ppm	-30 to +85 °C
X1G004201000900	TG-5006CE	19.200000MHz	3.20x2.50x0.90mm	Clipped sine wave	2.850 to 3.150 V	+/-2.0 ppm	-30 to +85 °C
X1G004201001000	TG-5006CE	26.000000MHz	3.20x2.50x0.90mm	Clipped sine wave	2.850 to 3.150 V	+/-2.0 ppm	-30 to +85 °C
X1G004201001300	TG-5006CE	16.367667MHz	3.20x2.50x0.90mm	Clipped sine wave	2.850 to 3.150 V	+/-2.0 ppm	-30 to +85 °C
X1G004201001700	TG-5006CE	26.000000MHz	3.20x2.50x0.90mm	Clipped sine wave	2.850 to 3.150 V	+/-2.0 ppm	-30 to +85 °C
X1G004201002000	TG-5006CE	26.000000MHz	3.20x2.50x0.90mm	Clipped sine wave	2.660 to 2.940 V	+/-2.0 ppm	-30 to +85 °C
X1G004201002300	TG-5006CE	26.000000MHz	3.20x2.50x0.90mm	Clipped sine wave	1.700 to 3.465 V	+/-2.0 ppm	-30 to +85 °C
X1G004201002500	TG-5006CE	32.000000MHz	3.20x2.50x0.90mm	Clipped sine wave	2.850 to 3.150 V	+/-2.0 ppm	-30 to +85 °C
X1G004201002600	TG-5006CE	26.000000MHz	3.20x2.50x0.90mm	Clipped sine wave	2.660 to 2.940 V	+/-2.0 ppm	-30 to +85 °C
X1G004201003200	TG-5006CE	20.000000MHz	3.20x2.50x0.90mm	Clipped sine wave	3.135 to 3.465 V	+/-2.0 ppm	-30 to +85 °C
X1G004201003300	TG-5006CE	25.000000MHz	3.20x2.50x0.90mm	Clipped sine wave	2.850 to 3.150 V	+/-2.0 ppm	-30 to +85 °C
X1G004201006200	TG-5006CE	32.000000MHz	3.20x2.50x0.90mm	Clipped sine wave	2.850 to 3.150 V	+/-2.0 ppm	-30 to +85 °C

压控温补晶体振荡器X1G004201002600适用于移动通讯应用

削波正玄波(Clipped Sine Wave)是有源晶振输出方式的一种,相比方波的谐波分量少很多,但驱动能力较弱,在负载10K/10PF时Vp-p为0.8Vmin.通常为SMD7050,SMD5032,SMD3225等封装的表贴温补晶振使用的输出波形.当然,有源晶振还有CMOS,TTL,ECL,LVDS,正玄波等输出方式,这些输出逻辑方式也各有优缺点,至于如何利用它们我们却是不得而知.所以日本爱普生晶振就推出了相关的技术支持文档,明确指出应当如何在电路设计中应用削顶正玄波.
