频率：24.000MHz
尺寸：20.8 x 13.2 x 7.24mm
特兰斯科晶振,ECP晶振,ECP-5200F100ETS-24.000M,6G时钟晶振,Transko晶振ECP系列,编码为ECP-5200F100ETS-24.000M,Transko Crystal紧凑的占地面积体积尺寸20.8 x 13.2 x 7.24mm四脚插件晶振,功率优化石英晶体振荡器,工作温度范围: 0ºC ~ 70ºC ,频率为24.000MHz,石英晶振,插件晶振,石英晶体振荡器,OSC晶振,美国进口晶振,有源晶振,低损耗、低耗能、低电压、低抖动,耐热及耐环境特点,0.75MHz ~ 800.0MHz的输出频率范围,电源电压±5%,3.3VDC, 5.0VDC,应用于:可穿戴设备,物联网（物联网）,工业物联网,音频和视频,无人机和机器人等.
特兰斯科晶振,ECP晶振,ECP-5200F100ETS-24.000M,6G时钟晶振，参数表
■ SPECIFICATION
FREQUENCY RANGE
0.75MHz ~ 800.0MHz
FREQUENCY STABILITY
±10ppm ~ ±100ppm
OPERATING TEMPERATURE RANGE
STD: 0ºC ~ 70ºC (See P/N guide for other options)
STORAGE TEMPERATURE RANGE
-55ºC ~ 105ºC
SUPPLY VOLTAGE ±5%
3.3VDC , 5.0VDC
SUPPLY CURRENT
24 MHz ~ 800 MHz
25mA max. ~ 100mA max.
OUTPUT
LOGIC FAMILY
PECL
LOAD
50 (into VDD - 2.0VDC)
LEVEL LOGIC ‘1’ (VOH)
VDD - 1.025VDC min.
LEVEL LOGIC ‘0’ (VOL)
VDD - 1.620VDC max.
SYMMETRY (DUTY CYCLE)
45% / 55%
RISE AND FALL TIME (Tr/Tf)
1.0nS max.
STAND-BY
VOLTAGE *
ENABLE (VIL)
0.8VDC max.
DISABLE (VIH)
2.0VDC min. or N/C
AGING @ 25°C ± 3°C
±3.0ppm / 1st year max.
PHASE JITTER RMS (12KHZ ~ 20MHZ)
1.0pS max. (Fundamental), 3pS max. (PLL)

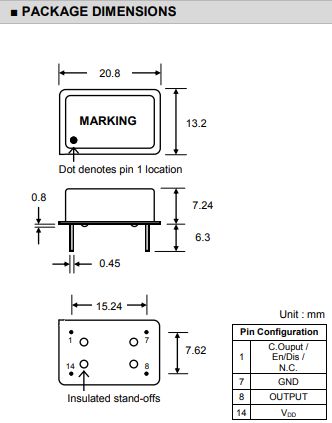

特兰斯科晶振,ECP晶振,ECP-5200F100ETS-24.000M,6G时钟晶振 ，尺寸图
特兰斯科晶振,ECP晶振,ECP-5200F100ETS-24.000M,6G时钟晶振
特点：
占地面积20.8 x 13.2 x 7.24mm四脚插件晶振石英晶振
0.75MHz ~ 800.0MH输出频率范围
工作温度范围0-70℃ 时钟晶体振荡器
供电电压±5%,3.3VDC, 5.0VDC
负载电容:50to -2.0VDC
高精度、高频率稳定性、可靠性
优良的耐环境特性，可达工业级温度
满足无铅焊接的回流温度曲线要求
◆符合RoHS标准，绿色环保
