频率：12MHz～54MHz
尺寸：2.5*2.0*1.0mm
2520mm体积的晶振,可以说是目前小型数码产品的福音,目前小型的智能手机里面所应用的就是小型的石英晶振,该产品适用于无线通讯系统,如安防晶振,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.

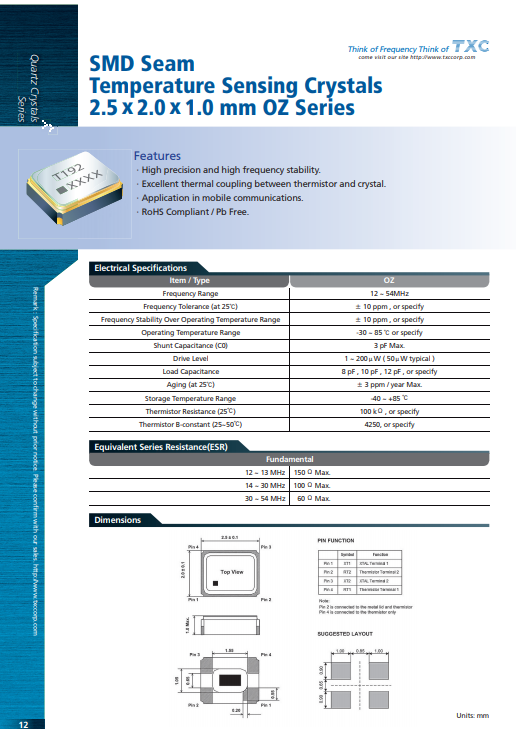

| 制造商 | TXC晶振 | 产地 | 台湾 | 产品型号 | OZ |
| 频率 | 12MHz～54MHz | 负载 |
8pF,10pF,12pF |
温度范围 | -30℃～+85℃ |
| 频率偏差 |
±10ppm |
封装 |
金属面贴片 | 尺寸 | 2.5*2.0*1.0mm |
|
TXC晶振规格 |
单位 |
OZ晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
12MHz～54MHz |
标准频率 |
|
储存温度 |
T_stg |
-40°C～+85°C |
裸存 |
|
工作温度 |
T_use |
-30°C～+85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10× 10-6(标准) |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±10×10-6/-30°C～+85°C
|
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8F,10pF,12F |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发石英晶振功能失常或击穿的闭门或杂
现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将输出负载安装在尽可能靠近石英振荡器的地方(在20mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的无源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.
激励功率
在晶体单元上施加过多驱动力,会导致石英晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).
负载电容
振荡电路中负载电容的不同,可能导致台产晶振振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
粘合剂
请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
