频率：22~87KHz

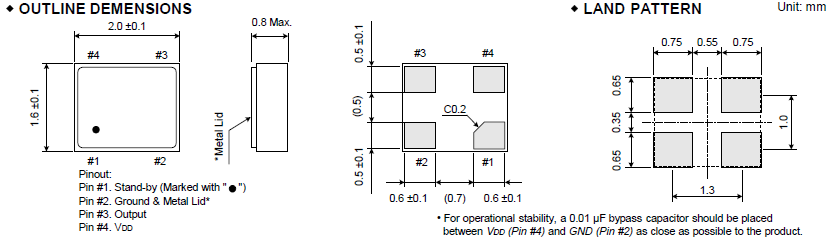

尺寸：2.0*1.6mm
大河晶振以提高用户满意度为目标，不断推进集团整体业务的发展。让用户满意，就是让使用装有本公司石英晶振产品的手机、数码相机等电子设备的广大用户满意。我们深知这一点，因而更加努力向目标迈进。由于小型水晶元器件在信息通信中是必不可少的部件，因此上述理念已深深植入于本公司每个员工的心中。自1949开始生产电阻,我们一直致力于开发有吸引力的设备,并扩大我们的业务作为我们的整个集团,旨在获得更高的客户满意度.
大河晶振,贴片晶振,FCXO-06C晶振 ,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用.
石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。
|
项目 |
符号 |
FCXO-06C晶振规格说明 |
条件 |
|
输出频率范围 |
f0 |
22~87KHz |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
1.8 V to 5.0 V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-40℃ to +85℃ 40℃ to +105℃
40℃ to +125℃ |
裸存 |
|
工作温度 |
T_use |
G: -20℃ to +70℃ |
请联系我们查看更多资料http://www.32768k.net |
|
H: -30℃ to +85℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
RIVER晶振环保方针:
大河晶振为了削减事业活动中排放的碳排放总量，提出了防止地球变暖的方针，为了达成目标，组织起防止地球变暖委员会，包括从产品与生产设备的设计、开发阶段到生产工序的削减对策在内，由大河晶振集团整体持续不断地推进全公司上下有组织的活动。随着事业的成长，碳排放呈现增加的趋势，但是大河将继续推进由防止地球变暖特别委员会开展的活动，作为活动主体的事业所，通过横向开展改进能源效率的措施、与积极实施性价比较高的节能措施，为削减大河集团整体的碳排放总量而努力。
大河石英晶振符合 ISO 9001和ISO 14001认证,大河严格遵守质量和环保性能的需求.随着数字网络在全球范围内的普及,石英晶体组件将履行更为关键的作用.大河晶振,贴片晶振,FCXO-06C晶振.
