QuartzChnik晶振,贴片晶振,QTC25晶振

频率:16~50MHZ

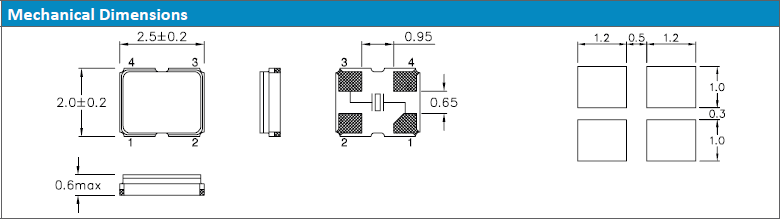

尺寸:2.5*2.0mm

小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5 × 2.0 × 0.6 mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
订购热线:0755-27876201
QQ咨询 点击这里给我发消息

QuartzChnik晶振,贴片晶振,QTC25晶振,Quarztechnik作为德国振荡石英晶体和振荡器制造商已有50多年的历史,我们生产各种产品 - 从通道晶体,振荡石英晶体和石英振荡器到基于压电单晶的传感器元件。我们的产品应用于所有类型的无线电应用,如用于制造振荡器和压力,温度和质量敏感传感器元件的精密晶体。除标准振荡器外,我们还生产TCXO和VCTCXO。我们的优势在于我们能够在极短时间内将客户的具体要求变为现实。我们广泛的产品范围使我们能够处理石英技术的许多方面,为客户提供物有所值的价格和稳定的价格。您也可以从我们训练有素的团队的专业知识和专家的专业知识中受益。

2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.

石英晶振的研磨技术:通过对晶振切割整形后的晶片进行研磨,使无源晶振的晶片达到(厚度/频率)的一定范围。石英晶振晶片厚度与频率的关系为:在压电晶体行业,生产晶振频率的高低是显示鸿星技术水平的一个方面,通过理论与实际相结合,累积多年的晶振研磨经验,通过深入细致地完善石英晶振研磨工艺技术,注重贴片晶振研磨过程的各种细节,注重晶振所用精磨研磨设备的选择;

QuartzChnik晶振规格

单位

QTC25晶振频率范围

石英晶振基本条件

标准频率

f_nom

16~50MHZ

标准频率

储存温度

T_stg

-55°C  +125°C

裸存

工作温度

T_use

-20°C  +85°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW  100μW

频率公差

f_— l

±10,30× 10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.32768k.net

频率温度特征

f_tem

±30× 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

7~32pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

QTC25 2520

关于冲洗清洁进口石英晶振由于采用小型、薄型的晶振芯片,以及相对而言频率与超音波清洁器相近,所以会由于共振而容易受到破坏,因此请不要用超音波清洁器来冲洗晶振。 关于机械性冲击(1) 从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损。QuartzChnik晶振,贴片晶振,QTC25晶振

在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件。(2) SMD石英晶振与电阻以及电容器的芯片产品不同,由于在内部对石英晶振晶片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作。(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,不得已要安装到同一块基板上时,请确保晶振能正常工作。

耐焊性:将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接无源贴片晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

Quarztechnik晶振对应欧洲RoHS指令(电气电子设备中限制使用特定有害物质指令)及各国法令法规(REACH法规等) 作为采用新材料的其中一个条件,规定实施环境影响评价法. 环境影响评价法用于调查32.768K,时钟晶体,GPS导航金属晶振材料中是否含有R o H S指令中的对象物质,是否含有法令法规中指定禁止使用的对象物质,来对应 RoHS指令和其他限制法令.(其中部分部件可能使用例外事项中的构件).QuartzChnik晶振,贴片晶振,QTC25晶振

对应无卤素,燃烧高浓度、包含以溴和氯为代表的“卤族物质”的塑料等物质时,会产生有毒气体(二恶英).本公司精工晶振将没有使用溴、氯 系列的阻燃材料的产品称为“无卤素产品”,事业部实现了2520四脚贴片晶振产品的无卤素化,向客户提供对环境友好的环保产品.对应Quarztechnik制定的绿化商品基准,本公司对达到一定基准的对环境友好的环保产品实行Quarztechnik绿化商品的认证.

德国Quarztechnik晶振通过引进环境会计、公布CO2排放量等措施推进环境的可视化,在商品的开发、制造、销售、服务等各种过程中,致力于减少温室效应气体。提供从材料的选定到废弃过程中考虑环境质量的产品。加强四脚贴片谐振器制度建设,深化环境监管,向环境污染宣战,促进经济与环境协调发展。
