频率：4~8mhz

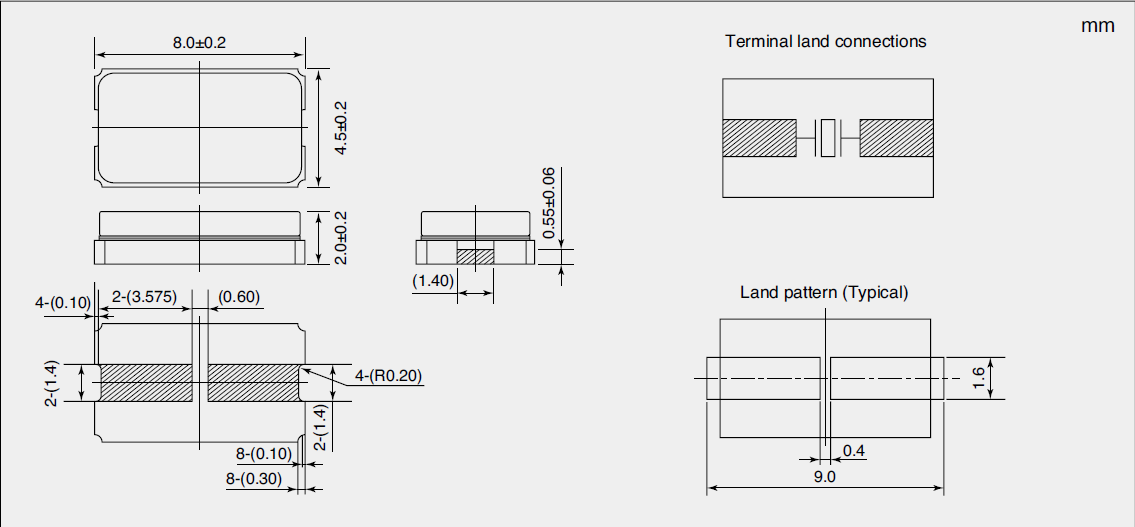

尺寸：8.0*4.5*2.0mm
NDK晶振,NX8045GE晶振,8045晶振,车载用小型表面封装晶体谐振器.可对应低频（4～ 8MHz）.小型SMD封装 (8.0×4.5×2.0mm)具有耐热、耐振、耐撞击等优良的耐环境特性.高的耐焊接开裂性能使其封装在玻璃环氧树脂基板上，可实现3000个热循环.可对应工作温度范围-40～+150°C.符合无铅焊接的回流焊曲线特性.符合AEC-Q200标准.
日本电波工业株式会社作为晶体元器件的专业生产厂家，以“通过对客户的服务，为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立。
现在我们作为提供电子业必不可少的，在丰富用途被广泛使用的晶体元器件产品以及应用。
贴片晶振,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD,SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
|
NDK晶振规格 |
单位 |
NX8045GE晶振频率范围 |
石英晶振基本条件 |
|
额定频率 |
f_nom |
4~8MHz |
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +85°C/-40°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +85°C/-10°C ～ +70°C |
标准温度 |
|
频率公差 |
f_— l |
±50 × 10-6 |
+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.32768k.net |
|
频率温度特征 |
f_tem |
±150°C× 10-6 |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
（标准8PF） |
超出标准说明,请联系我们. |
|
等效串联电阻(ESR) |
R1 |
Max. 150 |
Max. 150 |
|
频率老化 |
f_age |
Max. ±10×10-6/year *1 |
+25°C,第一年 |
1：辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。
2：化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。
3：外加电压
如果过大的激励电力对无源晶振外加电压,有可能导致特性老化或损坏,因此请在宣传册,规格书中规定的范围使用。让无源晶振振荡的电路宽裕度大致为负性阻抗值,本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上。若是车载和安全设备,则推荐10倍以上。
4：卤化合物
请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
5：静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.NDK晶振,NX8045GE晶振,表面封装晶体谐振器.
NDK晶振环保方针：
日本电波工业株式NDK晶振已经建立和正在推动一项中期计划的具体减排目标，以减少二氧化碳的排放是全球变暖的原因。它也有助于减少（抑制）CO2排放量，通过使用最先进的技术，实现最小化，以及减少石英晶体谐振器,石英晶体的重量和功耗，以支持社会的需要。
NDK晶振的新概念的温补晶体振荡器,石英晶体振荡器器件。通过产品生命周期提高整体节能贡献和环境绩效的举措。制造-环境友好生产—优化-提高性能/效率的节能贡献—通过制造致密/复杂产品减少资源节约—环境消除/减少环境负荷物质—这些是倡议的支柱。制造业-环保生产—我们将介绍一些情况下，发现CO2排放量的产品生命周期使用环境LCA方法。NDK晶振,NX8045GE晶振,表面封装晶体谐振器.
