NDK晶振,NX2016SF晶振,2016晶振

频率：19.2~52mhz

尺寸：2.0*1.6*0.65mm

NDK晶振,NX2016SF晶振,2016晶振,为晶体谐振器与热敏电阻的一体化构造.由于与晶体谐振器的一体化,对于回路设计来说实现了空间的节省.相比以往的晶体谐振器,可以改善其频率温度补正.小型,低高度（2016尺寸、高度0.65mm、max),表面贴片型产品.（可对应回流焊）满足无铅焊接的回流温度曲线要求.

订购热线：0755-27876201

日本电波工业株式NDK晶振会社作为压电石英晶体元器件、压电石英晶振、有源晶振、压电陶瓷谐振器、石英晶振器件的专业生产厂家，以“通过对客户的服务，为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立。

NDK晶振,NX2016SF晶振,低高度晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性.

贴片晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。

NDK晶振规格	单位	NX2016SF晶振频率范围	石英晶振基本条件
标准频率	f_nom	19.2~52MHz	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-30°C ～ +85°C	标准温度
频率公差	f_— l	±10 × 10-6 (标准),	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.32768k.net
频率温度特征	f_tem	±25°C× 10-6/-15°C × 10-6	超出标准的规格请联系我们.
负载电容	CL	7PF	超出标准说明,请联系我们.
等效串联电阻(ESR)	R1	Max. 80 (19.2 ≤ F < 24MHz) Max. 60 (24 ≤ F ≤ 52MHz)
频率老化	f_age	±3×10-6/year *1	+25°C,第一年

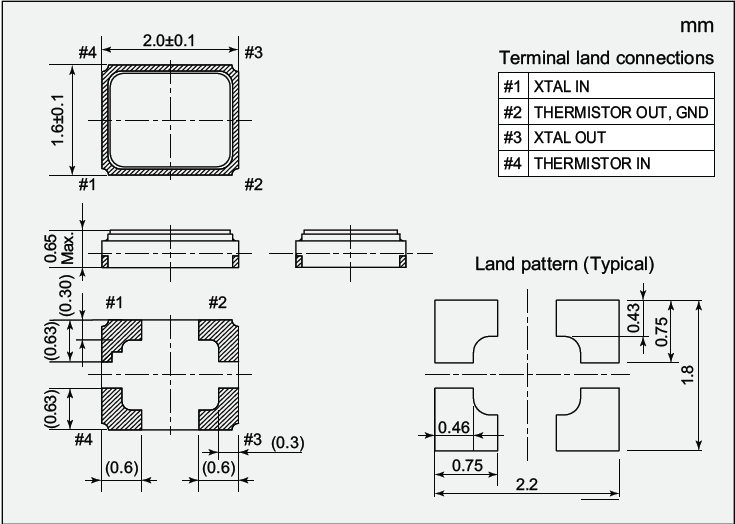

NX2016SF-2.0_1.6

所有产品的共同点

1：抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。
2：辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。
3：化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。
4：粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。）
5：卤化合物
请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
6：静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。NDK晶振,NX2016SF晶振,低高度晶振。

NDK晶振环保方针：

日本电波工业株式NDK晶振已经建立和正在推动一项中期计划的具体减排目标，以减少二氧化碳的排放是全球变暖的原因。它也有助于减少（抑制）CO2排放量，通过使用最先进的技术，实现最小化，以及减少石英晶体谐振器,石英晶体的重量和功耗，以支持社会的需要。

NDK晶振的新概念的温补晶体振荡器,石英晶体振荡器器件。通过产品生命周期提高整体节能贡献和环境绩效的举措。制造-环境友好生产—优化-提高性能/效率的节能贡献—通过制造致密/复杂产品减少资源节约—环境消除/减少环境负荷物质—这些是倡议的支柱。制造业-环保生产—我们将介绍一些情况下，发现CO2排放量的产品生命周期使用环境LCA方法。NDK晶振,NX2016SF晶振,低高度晶振。
