日本株式会社大真空晶振总公司设立在日本国兵库县加古川市平冈町新在家，创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件石英晶振以及电子设备生产销售一体化,包括晶体谐振器,音叉型晶体谐振器,晶体应用产品,晶体振荡器,晶体滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等.

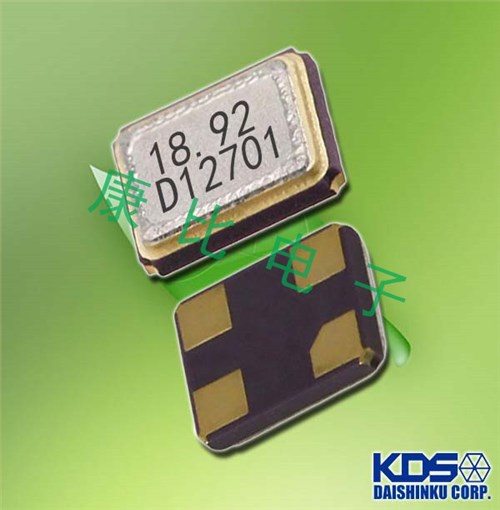

KDS晶振,贴片晶振,DSX211SH晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.
石英晶振多层,多金属的溅射镀膜技术:是目前研发及生产高精度,高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材,镀几种材料,几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.
|
KDS晶振规格 |
单位 |
DSX211SH贴片晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
24.00MHZ~50.0MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作温度 |
T_use |
-30°C ～ +85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

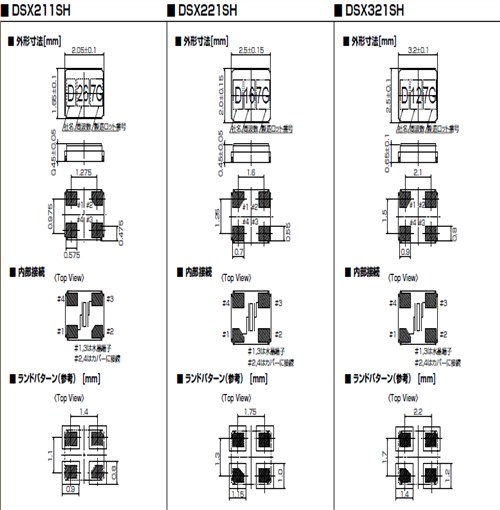

(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度:
温度:+15°C至 +35°C,湿度25 %RH至 85%RH
(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.KDS晶振,贴片晶振,DSX211SH晶振
KDS晶振环保方针:
环境政策,在其业务活动的所有领域,从开发,生产和销售的压电石英晶体元器件,压电石英晶体,有源晶体,压电陶瓷谐振器,真空集团业务政策促进普遍信任的环境管理活动.日本大真空株式会社KDS晶振将:通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的.
有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环.通过开展节能活动和减少二氧化碳排放防止全球变暖.避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产.遵守有关环境保护的法律,标准,协议和任何公司承诺的其他要求.KDS晶振,贴片晶振,DSX211SH晶振
