频率：8~125MHZ

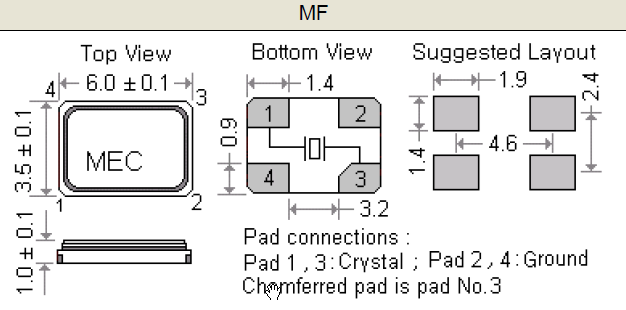

尺寸：6.0*3.5mm
玛居礼晶振,贴片晶振,MF晶振,MERCURY电子实业有限公司成立于40多年前，1973年成为台湾首家石英晶体频率控制 产品制造商。作为水晶行业的先驱，美科利通过研发许多新型尖端产品，不断满足市场需求。这些高精度产品中的许多都符合非常严格和精确的规格，并且它们也可用于微型表面贴装封装。频率范围从 低KHz到800MHz。
贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使进口晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。
|
玛居礼晶振规格 |
单位 |
MF晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
8~125MHZ |
标准频率 |
|
储存温度 |
T_stg |
-50°C ～ +105°C |
裸存 |
|
工作温度 |
T_use |
-0°C ～ +70°C |
标准温度 |
|
激励功率 |
DL |
10,100μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10,20,30× 10-6 |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±50× 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8~32pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C +85°C, DL = 100μW |
|
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存金属面晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度： 温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。玛居礼晶振,贴片晶振,MF晶振
所有产品的共同点1：抗冲击:抗冲击是指6035晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。 2：辐射:将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。 3：化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。
4：粘合剂:请勿使用可能导致无源石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。） 5：卤化合物:请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。6：静电:过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
MERCURY晶振集团保持就健康安全环境问题与临近摄取进行对话.通过进口兆赫兹石英晶振在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.玛居礼晶振,贴片晶振,MF晶振
所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进6035mm谐振器合理有效的公共政策的制订实施加强战略联系. MERCURY晶振集团消除事故和环境方面的偶发事件,减少、普通晶体振荡器（SPXO）材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.
MERCURY晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来晶体谐振器、普通晶体振荡器（SPXO）,四脚无源贴片晶振生产制造中所产生的污染.
