频率：4~60MHZ

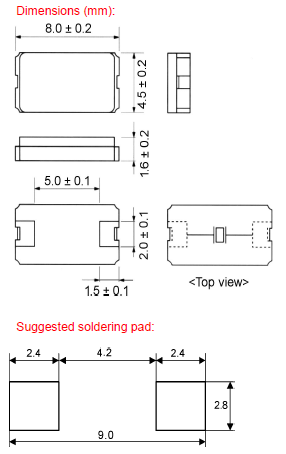

尺寸：8.0*4.5mm
GEYER晶振,贴片晶振,KX-14晶振,GEYER是频率控制产品（晶体和振荡器）的国际供应商，并且要求特殊电池。我们稳步成长的中型企业的总部位于慕尼黑附近的Gr?felfing，我们在美国，新加坡，印度也在英国和匈牙利设有办事处。我们的客户包括电力行业和汽车制造商。我们在充满活力的公司中提供有趣和多样的工作环境和多样化的设计可能性。我们一直在寻找以下领域的初学者，专家和管理人员：开发 - 电子，射频，数字和模拟- 物流- 管理-销售及内部和外部客户服务.
8045mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
超小型、超低频石英晶振晶片的边缘处理技术：是超小型、超低频石英晶体元器件研发及生产必须解决的技术问题，为压电进口晶振行业的技术难题之一。晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。
|
GEYER晶振规格 |
单位 |
KX-14晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
4~60MHZ |
标准频率 |
|
储存温度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-20°C ～ +105°C |
标准温度 |
|
激励功率 |
DL |
0.01mW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50× 10-6 |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±10~80× 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
5pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C +85°C, DL = 100μW |
|
频率老化 |
f_age |
±2× 10-6 / year Max. |
+25°C,第一年 |
PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英进口晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。 GEYER晶振,贴片晶振,KX-14晶振
超声波清洗:（1）使用AT-切割晶体和表面面滤波器波（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。
（2）使用进口石英晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。（3）请勿清洗开启式晶振产品（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。
GEYER作为电池和大体积低频晶振频率产品生产经验丰富的国际运营专家，我们自然了解对客户至关重要的一切：从最初的咨询到生产和交付的一流质量。高素质的开发和服务团队以及德国的高端生产确保我们在任何时候都能完全满足这一要求。因此，我们公司通过了DIN ISO 9001：2008认证，这几乎是不言而喻的。GEYER晶振,贴片晶振,KX-14晶振
GEYER晶振，作为全球企业可持续的社会的实现，集团一体推进地球环境保全活动。推进了环境考虑的二脚SMD陶瓷面贴片晶振产品和服务的产品和服务。为了提供社会，努力维护地球环境。遵守环境相关的法令、条例、限制、协定及其他要求事项，环境负荷的降低和污染的防止努力。
质量是GEYER ELECTRONIC成功案例的基础。作为提供8045封装陶瓷面晶振产品领域的国际活跃专家，我们深知全面客户服务的意义和以客户需求为中心的物流设计。通过集中我们在亚洲工厂的主要生产，德国的高端生产以及专业和高性能的开发和服务团队，我们是可靠的合作伙伴。另外，根据DIN ISO 9001：2008，GEYER ELECTRONIC当然也获得了认证。
