频率：8MHz～125MHz

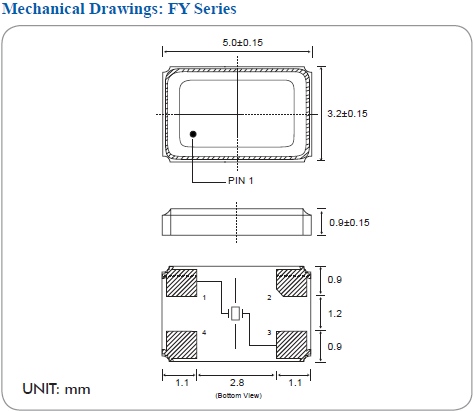

尺寸：5.0*3.2*0.9mm
小型表面贴片晶振型,是常用的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性比如蓝牙晶振,满足无铅焊接的回流温度曲线要求.
百利通亚陶石英晶振,贴片晶振,FY晶振,FY2500117晶振
| 制造商 | 百利通亚陶 | 产地 | 台湾 | 产品型号 | FY |
| 频率 |
25MHz |
负载 |
8pF～32pF |
温度范围 | -20℃～+85℃ |
| 频率偏差 |
±20ppm |
封装 |
金属面贴片 | 尺寸 | 5.0*3.2*0.9mm |
|

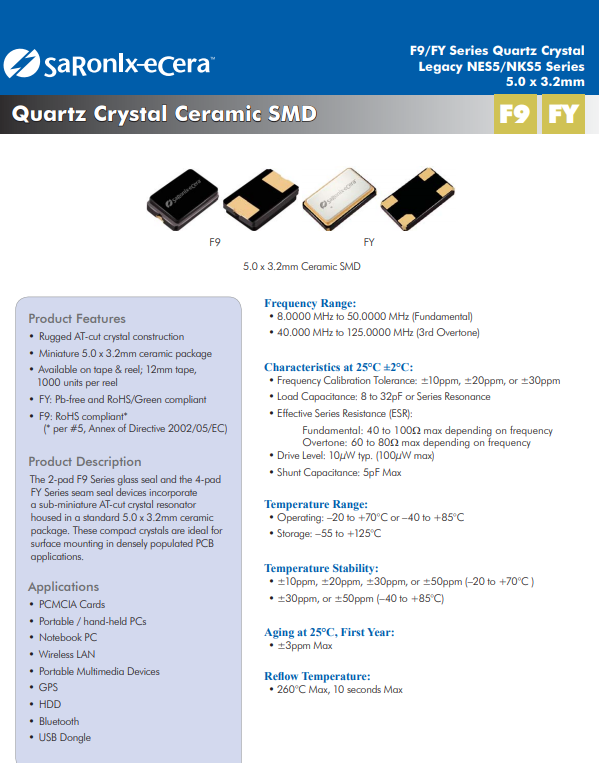

百利通亚陶晶振规格 |
单位 |
FY晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
8MHz～125MHz |
标准频率 |
|
储存温度 |
T_stg |
-55°C～+125°C |
裸存 |
|
工作温度 |
T_use |
-20°C～+85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10～±30× 10-6(标准) |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±10～±50×10-6/-20°C～+85°C
|
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF～32pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将输出负载安装在尽可能靠近石英晶体谐振器的地方(在20mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的无源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无源晶体无法产生振荡和/或非正常工作.
抗冲击
贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.
辐射
暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.
化学制剂/pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品.
