频率：12MHz～66.0MHz

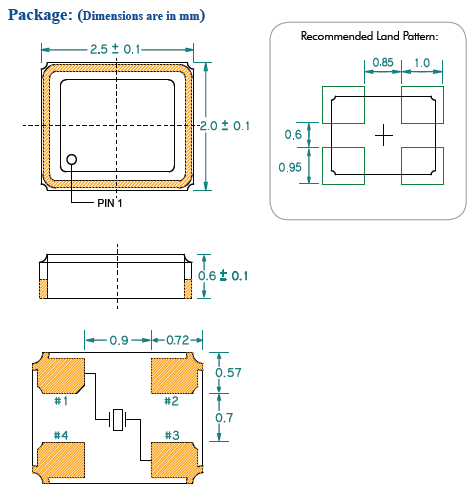

尺寸：2.5*2.0*0.6mm

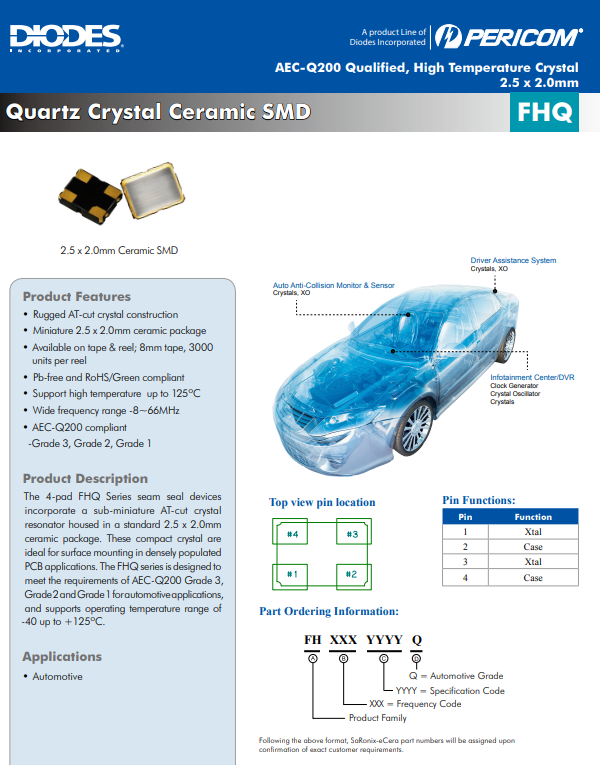

2520mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性适合用于汽车电子部件,车载晶振在严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200认证.
百利通亚陶石英晶振,石英晶振,FHQ晶振,Diodes车载晶振
| 制造商 | 百利通亚陶 | 产地 | 台湾 | 产品型号 | FHQ |
| 频率 |
12MHz～66.0MHz |
负载 |
7pF～32pF |
温度范围 | -20℃～+125℃ |
| 频率偏差 |
±10～±70ppm |
封装 |
金属面贴片 | 尺寸 | 2.5*2.0*0.6mm |
|
百利通亚陶晶振规格 |
单位 |
FHQ晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
12MHz～66.0MHz |
标准频率 |
|
储存温度 |
T_stg |
-55°C～+125°C |
裸存 |
|
工作温度 |
T_use |
-20°C～+125°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10～±70× 10-6(标准) |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±10～±70×10-6/-20°C～+125°C
|
超出标准的规格请联系我们. |
|
负载电容 |
CL |
7pF～32pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
操作
请勿用镊子或任何坚硬的工具,夹具直接接触进口晶振的表面.
使用环境(温度和湿度)
请在规定的温度范围内使用耐高温晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.
激励功率
在晶体单元上施加过多驱动力,会导致石英晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
晶体振荡器和实时时钟模块
所有石英晶体振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致贴片晶振功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将输出负载安装在尽可能靠近石英振荡器的地方(在20mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
