频率：8MHz～125MHz
尺寸：5.0*3.2*1.2mm
贴片晶振本身体积小,薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD,SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

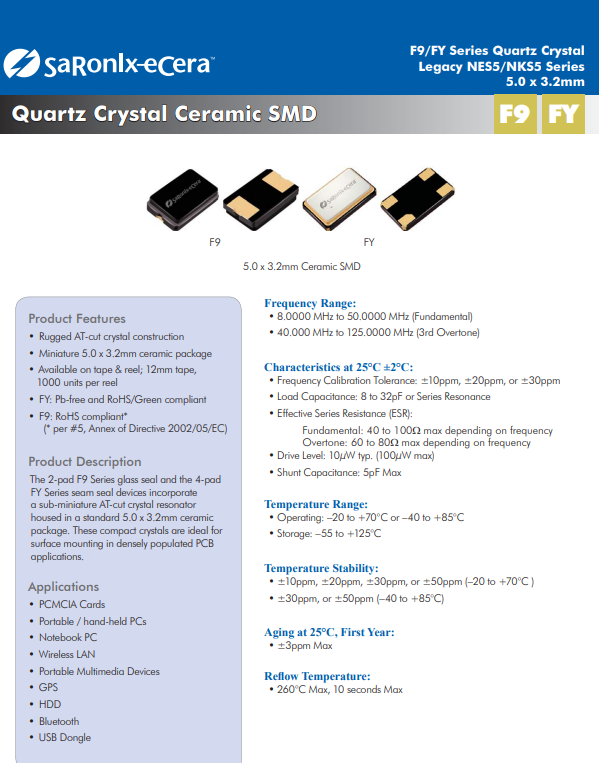

百利通亚陶石英晶振,贴片晶振,F9晶振,F90800018Q晶振
| 制造商 | 百利通亚陶 | 产地 | 台湾 | 产品型号 | F9 |
| 频率 |
8MHz |
负载 |
8pF～32pF |
温度范围 | -20℃～+85℃ |
| 频率偏差 |
±50ppm |
封装 |

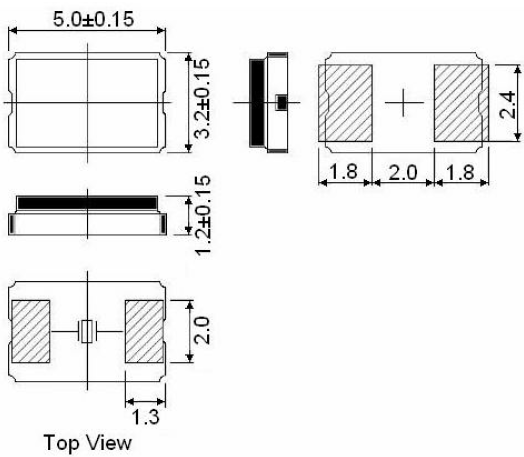

金属面贴片 | 尺寸 | 5.0*3.2*1.2mm |
|
百利通亚陶晶振规格 |
单位 |
F9晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
8MHz～32.0MHz |
标准频率 |
|
储存温度 |
T_stg |
-55°C～+125°C |
裸存 |
|
工作温度 |
T_use |
-20°C～+85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10～±30× 10-6(标准) |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±10～±50×10-6/-20°C～+85°C
|
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF～32pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
操作
请勿用镊子或任何坚硬的工具,夹具直接接触无源晶振的表面.
使用环境(温度和湿度)
请在规定的温度范围内使用耐高温晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.
激励功率
在晶体单元上施加过多驱动力,会导致石英晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
晶体振荡器和实时时钟模块
所有石英晶体振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致路由器晶振功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将输出负载安装在尽可能靠近石英振荡器的地方(在20mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
百利通亚陶晶振公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平.
实施创新战略,提高有源晶振,压控振荡器,贴片晶振自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.
DIODES晶振致力于环境保护,包括预防污染.在石英晶振,有源晶振,压控振荡器的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA（Plan-Do-multiple Check-Act）,努力提高环境性能,不断改善运用系统.
DIODES晶振集团作为“地球内企业”,在保护地球环境方面发挥着领导作用.我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”.为取得社会的信任,为推动环境负荷最小化,集团还开展了各种各样的活动.
作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.
保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.
有效利用资源和能源,认识到资源和能源的有限性,努力进行压电石英晶体、有源晶振,压控振荡器原材料的有效利用.
为构建循环型社会做出贡献,致力于减少废弃物及废弃物的再利用核再生循环,努力构建循环型社会.
推进无源晶振,压控振荡器环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.
建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染.
