IDT有源贴片晶振,XLH536040.000JS4I,6G基站晶振，尺寸5.0mmX3.2mm，频率40MHZ，输出逻辑HCMOS，欧美进口晶振，艾迪悌有源晶振，OSC晶振，XO时钟振荡器，SMD振荡器，小尺寸振荡器，40MHZ有源晶振，有源贴片晶振，有源晶体振荡器，低电压有源晶振，低功耗有源晶振，低抖动有源晶振，OSC贴片晶振，6G基站晶振，无线应用有源晶振，小型设备专用晶振，6G模块有源晶振，高频有源晶振，娱乐设备有源晶振，具有高品质低功耗的特点。

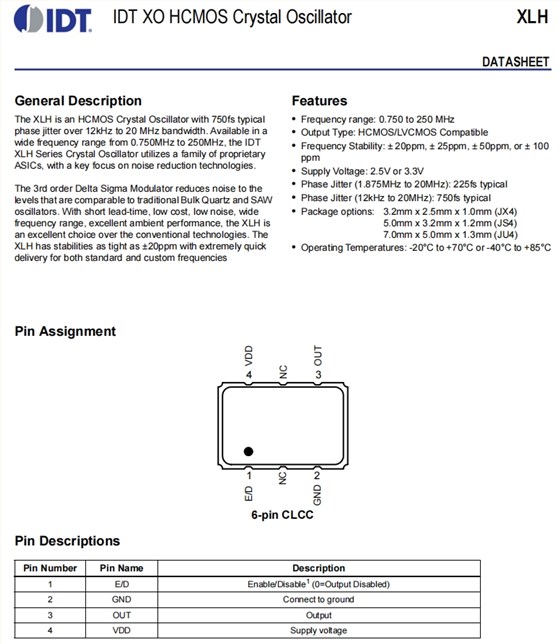

XLH是一个HCMOS有源晶体振荡器，具有750fs的超过12kHz到20MHz带宽的典型相位抖动。IDT XLH系列晶体振荡器从0.750MHz到250MHz等宽的频率范围，采用了一系列专有的asic，重点关注降噪技术。
三阶德尔塔-西格玛调制器将噪声降低到与传统大块石英和SAW相当的水平振荡器。交货期短、成本低、噪音低、范围广频率范围，出色的环境性能，XLH与传统技术相比，这是一个极好的选择。这个XLH的稳定性高达±20ppm，速度极快标准频率和自定义频率的交付.IDT有源贴片晶振,XLH536040.000JS4I,6G基站晶振.
IDT有源贴片晶振,XLH536040.000JS4I,6G基站晶振 参数表
| Parameter | Symbol | Condition | Min | Typ | Max | Units | ||||||||||||||||||||
| Output Frequency Range | FOUTR | 0.750 | 250 | MHz | ||||||||||||||||||||||
| Frequency Stability | Temperature = -20°C to +70°C | ±20 | ±100 | ppm | ||||||||||||||||||||||
| Temperature = -40°C to +85°C | ±25 | ±100 | ppm | |||||||||||||||||||||||
| Aging (1styear) | Ta = 25°C | ±3 | ||||||||||||||||||||||||
| Aging (10 years) | Ta = 25°C | ±10 | ||||||||||||||||||||||||
| Output Load | 15 | pF | ||||||||||||||||||||||||
| Start-up Time | TST |
Output valid time after VDD meets minimum specified level |
10 | ms | ||||||||||||||||||||||
| Output Rise Time | 20% to 80% VDD | 3 | ns | |||||||||||||||||||||||
| Output Fall Time | 80% to 20% VDD | 3 | ns | |||||||||||||||||||||||
| Duty Cycle | TDTCY | @ 50% VDD | 45 | 55 | % | |||||||||||||||||||||
| Output Enable/ Disable Time | TOE | 100 | ns | |||||||||||||||||||||||
| Period Jitter, RMS | J PER | Frequency = 125MHz | 3 | psec | ||||||||||||||||||||||
| Random Jitter | RJ |
Frequency = 125MHz Per MJSQ spec (Methodologies for Jitter and Signal Quality specifications) |
1.2 | psec | ||||||||||||||||||||||
| Deterministic Jitter | DJ | 8 | psec | |||||||||||||||||||||||
| Total Jitter | TJ | 25.2 | psec | |||||||||||||||||||||||
| Phase Jitter (12kHz – 20MHz) | φJITTER | Frequency = 125MHz | 0.75 | psec | ||||||||||||||||||||||
|
Phase Noise Performance Frequency = 125 MHz |
φNOISE | 100Hz of Carrier | -95 | dBc/Hz | ||||||||||||||||||||||
| 1kHz of Carrier | -118 | dBc/Hz | ||||||||||||||||||||||||
| 10kHz of Carrier | -120 | dBc/Hz | ||||||||||||||||||||||||
| 100kHz of Carrier | -124 | dBc/Hz | ||||||||||||||||||||||||
| 1MHz of Carrier | -143 | dBc/Hz | ||||||||||||||||||||||||
| 10MHz of Carrier | -153 | dBc/Hz | ||||||||||||||||||||||||
| Output Frequency (Standards) | FOUT |
10MHz, 12MHz, 12.288MHz, 16MHz, 20MHz, 24MHz, 24.576MHz, 25MHz, 33.333MHz, 40MHz, 48MHZ, 50MHz, 100MHz, 125MHz, 156.25MHz (Contact IDT for additional frequencies) |
||||||||||||||||||||||||

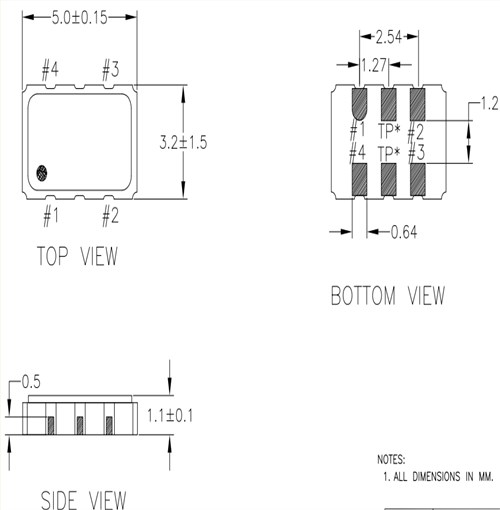

IDT有源贴片晶振,XLH536040.000JS4I,6G基站晶振 尺寸图
OSC振荡器产品特征:
频率范围： 0.750至250MHz
输出类型： HCMOS/LVCMOS兼容
频率稳定性： ± 20ppm，± 25ppm，± 50ppm，或± 100 ppm
供应电压： 2.5V或3.3V相抖动（1.875兆赫到20兆赫）：225f典型相抖动
（12 kHz到20兆赫）：750f典型
包装选项：3.2毫米x2.5毫米x1.0毫米（JX4）5.0毫米x3.2毫米x1.2毫米（JS4）
7.0毫米x5.0毫米x1.3毫米（JU4）
工作温度：-20°到+70°或-40°到+85°
