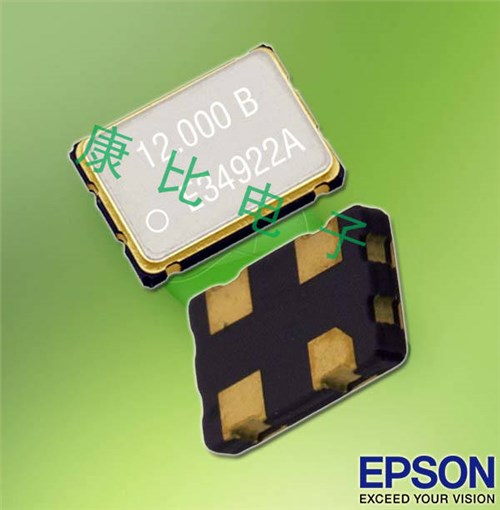

爱普生晶振,SG5032CAN有源晶体,X1G0044510002振荡器.贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH/SONET发射基站等领域.符合RoHS/无铅.
石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.SMD晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.
产品技术方面,除了不断提升既有产品规格的精密度及稳定性之外,我们更专注开发高温度耐受性的产品,特殊应用领域之规格,并朝小型化开发设计,以满足终端产品的发展趋势.爱普生晶振历经近80年的经营,在追求技术及销售之余,我们更竭力于环境的保护,投入绿色化产品及材料的开发,秉持取之于社会,用之于社会的理念,推动环保,节能及社会回馈等生活概念,期盼带动我们企业的贴片石英晶振同仁,供应商伙伴及客户群参与并发起社会活动,共同创造美好,健康的未来.
|
项目 |
符号 |
SG5032CAN晶振规格 |
条件 |
|
输出频率范围 |
f0 |
1~75MHz |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
1.6~3.63V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-40℃to +125℃ |
裸存 |
|
工作温度 |
T_use |
G: -20℃to +70℃ |
请联系我们查看更多资料http://www.32768k.net |
|
H: -40℃to +85℃ |
|||
|
J: -40℃to +105℃ |
|||
|
频率稳定度 |
f_tol |
J: ±25× 10-6 |
|
|
L: ±50 × 10-6 |
|||
|
T: ±100 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCCMax. |
ST终端 |
|
VIL |
20 % VCCMax. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25℃,初年度,第一年 |
抗冲击
晶体产品可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果进口晶振已受过冲击请勿使用.
辐射
暴露于辐射环境会导致产品性能受到损害,因此应避免照射.
化学制剂/pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品.
粘合剂
请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属盖,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用表面SMD封装晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏产品,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
激励功率
在晶体单元上施加过多驱动力,会导致产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率.
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加.
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容.
晶体振荡器和实时时钟模块
所有OSC晶振和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的晶体单元的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
