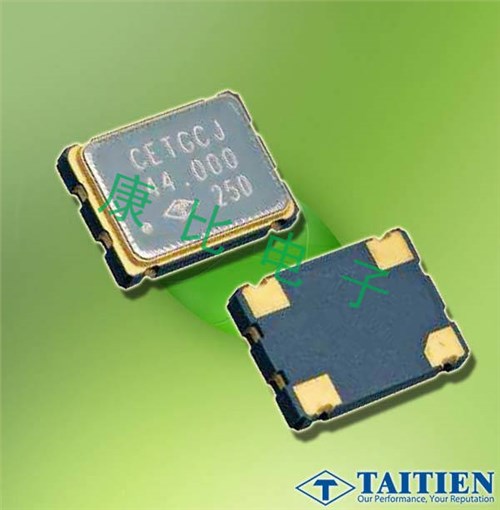

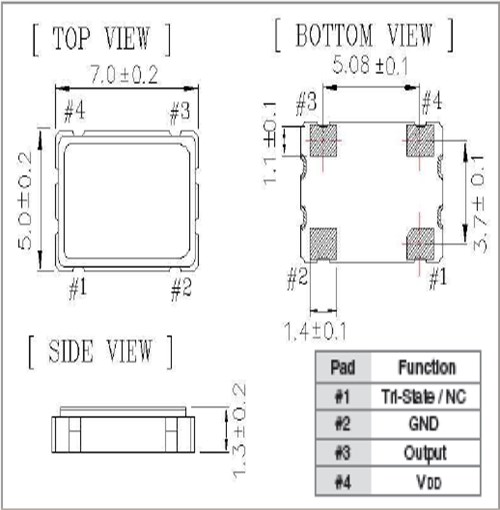

OC-M晶振,泰艺进口石英晶振,7050有源晶振

台湾泰艺晶振成立于民国89年3月，前身为泰电电业股份有限公司电子部（民国65年设立），泰艺晶振是一家专业晶振,石英晶振,有源晶振,压控晶振等其它频率控制元件制造商。主要产品包括『石英晶振』、『石英晶体振荡器』、『压控晶体振荡器』、『温补晶振』，并且是台湾唯一拥有生产『恒温控制石英振荡器』技术的制造商，完整的晶振产品线提供一次性购足的服务。

泰艺晶振,贴片晶振,OC-M晶振,泰艺晶振电子多年来致力于研发创新，部分核心技术是台湾业界的领先者，近年来陆续取得石英相关制造技术专利；未来将持续加强开发，以成为全球石英晶振频控元件领导者之目标迈进。泰艺电子以严谨的质量管制系统获得客户对产品的信赖度，健全的供应链管理掌握原材物料的来源，满足客户对石英频率元件的需求。

石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。

项目	符号	OC-M晶振规格说明	条件
输出频率范围	f₀	2.048~110MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.80 V to 3.63 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.32768k.net
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CCMax.	ST终端
输入电压	V_IL	20 % V_CCMax.	ST终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CCto 80 % V_CC极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6/ year Max.	+25 ℃, 初年度,第一年

所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。泰艺晶振环保方针:

泰艺晶振公司所有活动皆遵循环保法规及承诺，作好绿色设计与生产以及污染预防，减少使用危害环境的原物料，积极节约材料资源，降低对整体环境冲击的影响，实施相关预防矫正、持续改善作业，落实与维护环境保护，响应全球环保运动。藉由环境稽核确认环境改善绩效，使公司所有活动过程均能达成环境目标及标的，并期望透过泰艺晶振公司全体员工共同努力，贡献爱护地球的一份心力。

为追求生产绿色产品之目标，将环保理念纳入采购流程中，采购人员于收集市场资讯时，优先提供符合「泰艺晶振电子无有害物质管理作业标准」之材料相关资讯予产品设计人员参考，并依其要求提供符合规范之样品与规格。泰艺晶振,贴片晶振,OC-M晶振.
