微晶晶振CC5V-T1A,CC5V-T1A-32.768kHz-7pF-20PPM-TB-QC音叉晶体

微晶晶振CC5V-T1A,CC5V-T1A-32.768kHz-7pF-20PPM-TB-QC音叉晶体,SMD晶振,32.768K晶振,无源晶振,陶瓷晶振,小尺寸晶振型号,型号CC5V-T1A,编码CC5V-T1A-32.768kHz-7pF-20PPM-TB-QC是一款陶瓷面贴片型的水晶振动子,尺寸为4015mm,频率为32.768KHZ,负载电容7pF,精度20ppm,工作温度-40°C~+125°C采用高超的生产技术匠心研发而成,符合国家认证要求,具备高质量高性能的特点,十分适合用于物联网应用,消费电子,医疗保健设备,智能电表,仪表等领域.

CM7V-T1A-0.3-32.768kHz-9pF-20PPM-TA-QC晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.微晶晶振CC5V-T1A,CC5V-T1A-32.768kHz-7pF-20PPM-TB-QC音叉晶体

CC5V-T1A-32.768kHz-7pF-20PPM-TB-QC晶振参数表

微晶晶振规格	单位	CC5V-T1A晶振频率范围	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-40°C～+125°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW～100μW
频率公差	f_— l	±20 × 10-6(标准), (±15 × 10-6～±50 × 10-6可用)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.32768k.net
频率温度特征	f_tem	±30 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	7pF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	70 kOhms	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

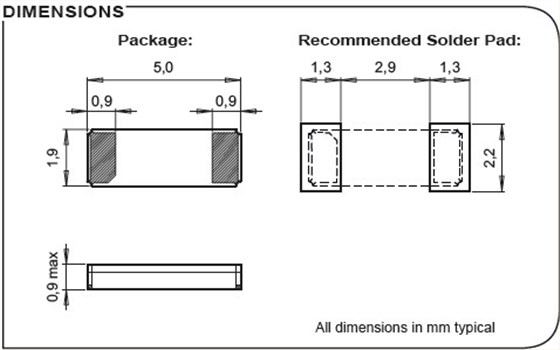

微晶晶振CC5V-T1A,CC5V-T1A-32.768kHz-7pF-20PPM-TB-QC音叉晶体尺寸图

CC5V-T1A-32.768kHz-7pF-20PPM-TB-QC晶振使用注意事项

晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英贴片晶振的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。微晶晶振CC5V-T1A,CC5V-T1A-32.768kHz-7pF-20PPM-TB-QC音叉晶体

当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。微晶晶振环保方针:

瑞士微晶晶振按照IS014001标准的要求,建立环境管理体系,并在环境目标和方案设定之后追求持续的环境改善. 微晶晶振建立和遵守其严格的基于活动所在地法律法规的环境、安全和健康标准.将不断地扩展循环利用、能源和废弃物管理项目.构建循环型社会做出贡献,致力于减少废弃物及废弃物的再利用核再生循环,努力构建循环型社会.微晶晶振CC5V-T1A,CC5V-T1A-32.768kHz-7pF-20PPM-TB-QC音叉晶体

瑞士微晶晶振集团减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.

欧美进口晶振编号	制造商	描述	产品类型	频率	频率稳定性	容差	最小工作温度	最大工作温度
CM7V-T1A-32.768k-9pF-20PPM-TB-QA	Micro Crystal	晶体 32.768 kHz 9.0 pF +/-20 PPM AEC-Q200	Crystals	32.768 kHz		20 PPM	- 40 C	+ 125 C
CC7V-T1A-32.768k-7pF-20PPM-TB-QA	Micro Crystal	晶体 32.768 kHz 7.0 pF +/-20 PPM AEC-Q200	Crystals	32.768 kHz		20 PPM	- 40 C	+ 125 C
CM7V-T1A-32.768kHz-9pF-20PPM-TC-QC	Micro Crystal	晶体 32.768 kHz 9.0 pF +/-20 PPM -55/+125C	Crystals	32.768 kHz		20 PPM	- 55 C	+ 125 C
CC7V-T1A-32.768k-12.5pF-20PPM-TB-QA	Micro Crystal	晶体 32.768 kHz 12.5 pF +/-20 PPM AEC-Q200	Crystals	32.768 kHz		20 PPM	- 40 C	+ 125 C
CM7V-T1A-Low-ESR-32.768kHz-6pF-20-TA-QC	Micro Crystal	晶体 32.768 kHz 6.0 pF +/-20 PPM LOW ESR	Crystals	32.768 kHz		20 PPM	- 40 C	+ 85 C
CM7V-T1A-32.768kHz-6pF-20PPM-TA-QC	Micro Crystal	晶体 32.768 kHz 6.0 pF +/-20 PPM -40/+85C	Crystals	32.768 kHz		20 PPM	- 40 C	+ 85 C
CM7V-T1A-32.768k-7pF-20PPM-TC-QA	Micro Crystal	晶体 32.768 kHz 7.0 pF +/-20 PPM AEC-Q200	Crystals	32.768 kHz		20 PPM	- 55 C	+ 125 C
CC7V-T1A-32.768k-9pF-100PPM-TC-QA	Micro Crystal	晶体 32.768 kHz 9.0 pF +/-100 PPM AEC-Q200	Crystals	32.768 kHz		100 PPM	- 55 C	+ 125 C
CM7V-T1A-32.768k-9pF-20PPM-TC-QA	Micro Crystal	晶体 32.768 kHz 9.0 pF +/-20 PPM AEC-Q200	Crystals	32.768 kHz		20 PPM	- 55 C	+ 125 C
CC7V-T1A-32.768k-12.5pF-20PPM-TC-QA	Micro Crystal	晶体 32.768 kHz 12.5 pF +/-20 PPM AEC-Q200	Crystals	32.768 kHz		20 PPM	- 55 C	+ 125 C
CM7V-T1A-32.768kHz-6pF-10PPM-TA-QC	Micro Crystal	晶体 32.768 kHz 6.0 pF +/-10 PPM -40/+85C	Crystals	32.768 kHz		10 PPM	- 40 C	+ 85 C
CC4V-T1A-32.768kHz-9pF-100PPM-TA-QC	Micro Crystal	晶体 32.768 kHz 9.0 pF +/-100 PPM -40/+85C	Crystals	32.768 kHz		100 PPM	- 40 C	+ 85 C
CM8V-T1A-32.768kHz-6pF-20PPM-TA-QC	Micro Crystal	晶体 32.768 kHz 6.0 pF +/-20 PPM -40/+85C	Crystals	32.768 kHz		20 PPM	- 40 C	+ 85 C
CM8V-T1A-32.768kHz-12.5pF-20PPM-TB-QC	Micro Crystal	晶体 32.768 kHz 12.5 pF +/-20 PPM -40/+125C	Crystals	32.768 kHz		20 PPM	- 40 C	+ 125 C
CC4V-T1A-32.768kHz-7pF-20PPM-TA-QC	Micro Crystal	晶体 32.768 kHz 7.0 pF +/-20 PPM -40/+85C	Crystals	32.768 kHz		20 PPM	- 40 C	+ 85 C
CM8V-T1A-32.768kHz-7pF-20PPM-TB-QC	Micro Crystal	晶体 32.768 kHz 7.0 pF +/-20 PPM -40/+125C	Crystals	32.768 kHz		20 PPM	- 40 C	+ 125 C
CC4V-T1A-32.768kHz-9pF-20PPM-TA-QC	Micro Crystal	晶体 32.768 kHz 9.0 pF +/-20 PPM -40/+85C	Crystals	32.768 kHz		20 PPM	- 40 C	+ 85 C
CM9V-T1A-32.768kHz-7pF-100PPM-TA-QC	Micro Crystal	晶体 32.768 kHz 7.0 pF +/-100 PPM -40/+85C	Crystals	32.768 kHz		100 PPM	- 40 C	+ 85 C
CM9V-T1A-32.768kHz-7pF-20PPM-TA-QC	Micro Crystal	晶体 32.768 kHz 7.0 pF +/-20 PPM -40/+85C	Crystals	32.768 kHz		20 PPM	- 40 C	+ 85 C
CC5V-T1A-32.768kHz-12.5pF-20PPM-TB-QC	Micro Crystal	晶体 32.768 kHz 12.5 pF +/-20 PPM -40/+125C	Crystals	32.768 kHz		20 PPM	- 40 C	+ 125 C
CC5V-T1A-32.768kHz-7pF-20PPM-TB-QC	Micro Crystal	晶体 32.768 kHz 7.0 pF +/-20 PPM -40/+125C	Crystals	32.768 kHz		20 PPM	- 40 C	+ 125 C
CM7V-T1A-0.3-32.768kHz-7pF-20PPM-TA-QC	Micro Crystal	晶体 32.768 kHz 7.0 pF +/-20 PPM 0.3mm	Crystals	32.768 kHz		20 PPM	- 40 C	+ 85 C
CM7V-T1A-0.3-32.768kHz-9pF-20PPM-TA-QC	Micro Crystal	晶体 32.768 kHz 9.0 pF +/-20 PPM 0.3mm	Crystals	32.768 kHz		20 PPM	- 40 C	+ 85 C
CM7VT1A-0.3-32.768kHz-12.5pF-20PPM-TA-QC	Micro Crystal	晶体 32.768 kHz 12.5 pF +/-20 PPM 0.3mm	Crystals	32.768 kHz		20 PPM	- 40 C	+ 85 C
CM7V-T1A-100.000kHz-9pF-100PPM-TA-QC	Micro Crystal	晶体 100.000 kHz 9.0 pF +/-100 PPM -40/+85C	Crystals	100 kHz		100 PPM	- 40 C	+ 85 C
CM7V-T1A-32.768kHz-12.5pF-10PPM-TA-QC	Micro Crystal	晶体 32.768 kHz 12.5 pF +/-10 PPM -40/+85C	Crystals	32.768 kHz		10 PPM	- 40 C	+ 85 C
CM7V-T1A-32.768kHz-9pF-10PPM-TA-QC	Micro Crystal	晶体 32.768 kHz 9.0 pF +/-10 PPM -40/+85C	Crystals	32.768 kHz		10 PPM	- 40 C	+ 85 C
CM9V-T1A-32.768kHz-12.5pF-20PPM-TA-QC	Micro Crystal	晶体 32.768 kHz 12.5 pF +/-20 PPM -40/+85C	Crystals	32.768 kHz		20 PPM	- 40 C	+ 85 C
CM7V-T1A-32.768kHz-12.5pF-20PPM-TB-QC	Micro Crystal	晶体 32.768 kHz 12.5 pF +/-20 PPM -40/+125C	Crystals	32.768 kHz		20 PPM	- 40 C	+ 125 C
