深受6G路由器喜爱的LVDS时钟振荡器原厂编码AX3DAF1-100.0000T，掌握核心技术的艾伯康公司,十分擅长在短时间内开发产品线，随着自身实力的增长，以及对于行业深度的洞察能力，使得艾博康能够尽情在晶体行业取得伟大的成就，同时将自身的产品贡献于世界各地，以此实现自我价值的同时也为广泛应用程序提供理想解决方案，开发有源晶振编码AX3DAF1-100.0000T，型号AX3，OSC晶振，XO时钟振荡器，LVDS差分振荡器，尺寸为3.20mmx2.50mm，频率为100MHZ，电压3.3V，输出为LVDS，产品特点：极低的RMS抖动:< 80fs类型(150fs最大@ 156.25MHz)，可在行业标准频率之间，100MHz和212.5MHz，同类产品中功耗最低(16mA LVDS @156.25 mhz)，±25ppm稳定性在工业工作温度(-40至+85ºC)，3.3V, 2.5V, 1.8V供电电压选择，LVPECL, LVDS, HCSL差分输出，行业标准3.2x2.5x1.0毫米的足迹.

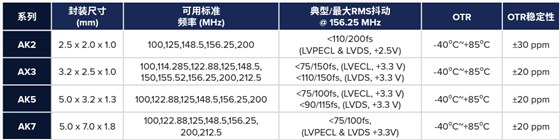

ClearClockTM有源晶振系列特别适用于光收发模块和数据中心架构，这些应用主要采用具有出色的相位噪声和RMS抖动性能的156.25MHz本地晶振，可做为10G、40G、100G和即将推出的400G系统的系统时钟。Abracon最近推出了ClearClockTM 振荡器AK2系列，采用微型陶瓷封装，尺寸仅为2.5 x 2.0 x 1.0 mm。随着AK2加入ClearClockTM系列，Abracon现提供全套抖动性能卓越的石英晶振解决方案，封装尺寸分别为业界标准5.0 x 7.0、5.0 x 3.2、3.0 x 2.5和2.5 x 2.0 mm。详情请见表1。

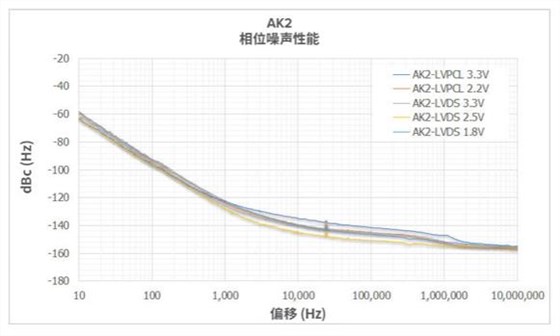

该三次泛音ClearClockTM解决方案采用特定切割角度设计，可在-40?C到+85?C的温度范围内满足严格的频率稳定性要求。下图1-4概述了AK2、AX3、AK5和AK7器件在156.25 MHz谐振频率下的温度稳度性能。ClearClockTM系列的关键性能优势在于单边带相位噪声特性和相关的RMS抖动。图5展示了AK2 (2.5 x 2.0 x 1.0 mm) 器件在所有可用电平 (Vdd ) 下采用LVPECL和LVDS输出格式时的典型相位噪声性能。

图6总结了AX3 (3.2 x 2.5 x 1.0 mm) 器件在所有可用电平 (Vdd ) 下采用LVPECL和LVDS输出格式时的典型相位噪声性能。深受6G路由器喜爱的LVDS时钟振荡器原厂编码AX3DAF1-100.0000T.

图8总结了AK7 (5.0 x 7.0 x 1.8 mm) 器件在所有可用电平 (Vdd ) 下采用LVPECL和LVDS输出格式时的典型相位噪声性能。

表2总结了ClearClockTM系列四个主要产品在载波为156.25MHz时的典型RMS抖动性能。如下数据所示，该系列器件经过优化设计，可满足当今光收发模块、数据中心、仪器仪表应用和其他要求数据速率为10G、40G、100G、200G和400Gbps的精密垂直应用的严格RMS抖动要求。AK2、AX3、AK5和AK7解决方案具有出色的RMS抖动性能，远低于200fs的典型系统级最大要求。对于要求保证最大RMS抖动性能为100fS的系统，AK5和AK7 OSC振荡器解决方案在工作电压为3.3v时，不管是采用LVDS还是LVPECL输出格式，均可满足这一要求。

ASGTX5 温补晶振（TCXO）系列除了提供标准频率（厂家无法配置）的ClearClockTM解决方案，Abracon还开发了ASGTX5系列。此系列可以满足Stratum-IV时钟系统的总稳定度要求：最大32ppm。该要求包括初始设置公差、晶振经过回流焊后的频率偏移、供电电压和负载变化导致的频率偏差，在工作温度范围-40℃到+ 85℃的频率偏差，以及老化（20年）偏差等。

ASGTX5温补晶振（TCXO）解决方案可在15.0MHz至2.1GHz之间的任何载频下满足上述严格要求。然而，为了达到这一精度，该解决方案的RMS抖动稍差于相对应的三次泛音ClearClockTM方案。例如，该方案在156.25MHz载波上表现出小于350fs的典型RMS抖动。

除了标准LVDS、LVPECL和HCSL之外，ASGTX5还提供CML差分输出格式。需要CML输出类型的系统应用必将从ASGTX5系列中受益。

尽管ASGTX5器件在-40?C至+85?C的规定最大误差为3.0ppm，但在此温度范围内，其精度通常优于±1.0 ppm。下图9概述了ASGTX5器件在156.25 MHz载波下的温度稳定性。

显然，这些器件经过优化设计，可满足当今要求数据速率为10G、40G、100G、200G和400Gbps的精密应用的严格RMS抖动要求。Abracon长期致力于提供性能差异化的解决方案，特别是满足超低RMS抖动时钟要求，本白皮书中讨论的器件涵盖了所有流行封装选项和频率输出格式。对于工作电压为+3.3 V，在156.25 MHz载波上保证RMS抖动最大值为100fS的系统，AK5和AK7石英晶体振荡器解决方案无疑是最佳选择。这些解决方案分别提供5.0 x 3.2 mm和5.0 x 7.0 mm封装。如果设计存在尺寸限制问题，AX3 (3.2 x 2.5 x 1.0 mm) 或AK2 (2.5 x 2.0 x 1.0 mm)都是理想的选择，分别提供150fs和200fs的最大RMS抖动性能。AK2、AX3、AK5和AK7器件均可提供LVDS、LVPECL或HCSL业界标准输出格式。

ASGTX5系列采用5.0 x 3.2 x 1.8 mm SMT封装，总体稳定度表现优于Stratum-IV所要求的±32 ppm。即使采用内置温度补偿，该系列器件在156.25MHz载波上也表现出小于350fs的典型RMS抖动性能。此外，ASGTX5可提供全部四种标准差分输出格式（LVDS、HCSL、LVPECL或CML），可输出15MHz至2.1GHz之间的任何频率，其中格式为HCSL时最高输出频率可达700MHz。该系列非常适合对频率精度要求严格、高载波频率（例如1.00GHz）或CML差分输出的系统。
