台技SMD晶体7M-25.000MAKV-T与逆变器的秘密揭晓!6G晶振物料

台技SMD晶体7M-25.000MAKV-T与逆变器的秘密揭晓!6G晶振物料，TXC是一家专注于研发设计高品质元器件的制造商，十分擅长开发石英晶振产品，通过自身的努力，以及对于行业的深度观察与探究，发现新的机会，同时针对新的机会，开发设计出来性能优越，具有成本效益的优质产品，耐心打磨陶瓷谐振器产品编码7M-25.000MAKV-T，型号7M，尺寸为3.20mm x 2.50mm，频率为25MHZ，频率稳定性为60ppm ,工作温度为-40°C~+125°C，产品具备高性能高精度的特点。

产品特性：频率范围:10MHz~114MHz，陶瓷SMD封装，接缝密封，外形尺寸(mm)高:3.2×宽:2.5×高:0.7，符合RoHS标准，不含铅，产品主要应用范围：蓝牙，无线局域网，手机，传呼机，DSC，显示,电视，电脑外围设备，消费产品等领域。
TXC公司多年来,始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促，同时也开始深入了解石英晶振产品的细枝末节.

原厂编码	厂家	型号	系列	频率	频率稳定度	工作温度
7A-24.576MBBK-T	TXC晶振	7A	MHz Crystal	24.576MHz	±50ppm	-20°C ~ 70°C
7M-50.000MAAE-T	TXC晶振	7M	MHz Crystal	50MHz	±30ppm	-20°C ~ 70°C
7M-16.666670MAAE-T	TXC晶振	7M	MHz Crystal	16.66667MHz	±30ppm	-20°C ~ 70°C
7M-30.000MAAE-T	TXC晶振	7M	MHz Crystal	30MHz	±30ppm	-20°C ~ 70°C
8Z-30.000MAAJ-T	TXC晶振	8Z	MHz Crystal	30MHz	±30ppm	-20°C ~ 70°C
8Z-38.400MAAE-T	TXC晶振	8Z	MHz Crystal	38.4MHz	±30ppm	-20°C ~ 70°C
7M-40.000MAKV-T	TXC晶振	7M	MHz Crystal	40MHz	±60ppm	-40°C ~ 125°C
7M-27.000MAKV-T	TXC晶振	7M	MHz Crystal	27MHz	±60ppm	-40°C ~ 125°C
8Z-16.66667MAAE-T	TXC晶振	8Z	MHz Crystal	16.66667MHz	±30ppm	-20°C ~ 70°C
7M-24.000MAKV-T	TXC晶振	7M	MHz Crystal	24MHz	±60ppm	-40°C ~ 125°C
7M-25.000MAKV-T	TXC晶振	7M	MHz Crystal	25MHz	±60ppm	-40°C ~ 125°C
7V-24.000MAAV-T	TXC晶振	7V	MHz Crystal	24MHz	±30ppm	-20°C ~ 70°C
8Z-27.000MAAE-T	TXC晶振	8Z	MHz Crystal	27MHz	±30ppm	-20°C ~ 70°C
8Z-19.200MAAV-T	TXC晶振	8Z	MHz Crystal	19.2MHz	±30ppm	-20°C ~ 70°C
8Z-30.000MAAV-T	TXC晶振	8Z	MHz Crystal	30MHz	±30ppm	-20°C ~ 70°C
7V-16.000MAAV-T	TXC晶振	7V	MHz Crystal	16MHz	±30ppm	-20°C ~ 70°C
8Z-20.000MAAE-T	TXC晶振	8Z	MHz Crystal	20MHz	±30ppm	-20°C ~ 70°C
7V-14.7456MAAV-T	TXC晶振	7V	MHz Crystal	14.7456MHz	±30ppm	-20°C ~ 70°C
7V-24.000MAKV-T	TXC晶振	7V	MHz Crystal	24MHz	±60ppm	-40°C ~ 125°C
7V-25.000MAKV-T	TXC晶振	7V	MHz Crystal	25MHz	±60ppm	-40°C ~ 125°C
8Z-38.000MAAV-T	TXC晶振	8Z	MHz Crystal	38MHz	±30ppm	-20°C ~ 70°C
8Z-48.000MAAE-T	TXC晶振	8Z	MHz Crystal	48MHz	±30ppm	-20°C ~ 70°C
8Z-26.000MAAV-T	TXC晶振	8Z	MHz Crystal	26MHz	±30ppm	-20°C ~ 70°C
7V-12.500MAAV-T	TXC晶振	7V	MHz Crystal	12.5MHz	±30ppm	-20°C ~ 70°C
7V-25.000MAAV-T	TXC晶振	7V	MHz Crystal	25MHz	±30ppm	-20°C ~ 70°C
AH-32.768KBZF-T	TXC晶振	AH	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C
8Z-16.000MAAE-T	TXC晶振	8Z	MHz Crystal	16MHz	±30ppm	-20°C ~ 70°C
8Z-20.000MAAV-T	TXC晶振	8Z	MHz Crystal	20MHz	±30ppm	-20°C ~ 70°C
9HT11-32.768KBZY-T	TXC晶振	9HT11	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C
9HT11-32.768KBZF-T	TXC晶振	9HT11	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C
9HT11-32.768KBZC-T	TXC晶振	9HT11	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C
7B-14.31818MAAE-T	TXC晶振	7B	MHz Crystal	14.31818MHz	±30ppm	-20°C ~ 70°C
9HT11-32.768KBZB-T	TXC晶振	9HT11	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C
7B-27.000MBBK-T	TXC晶振	7B	MHz Crystal	27MHz	±50ppm	-20°C ~ 70°C
7B-12.000MAAE-T	TXC晶振	7B	MHz Crystal	12MHz	±30ppm	-20°C ~ 70°C
7B-40.000MAAE-T	TXC晶振	7B	MHz Crystal	40MHz	±30ppm	-20°C ~ 70°C
AA-10.000MAGY-T	TXC晶振	AA	MHz Crystal	10MHz	±50ppm	-40°C ~ 85°C
AA-8.192MAGE-T	TXC晶振	AA	MHz Crystal	8.192MHz	±50ppm	-40°C ~ 85°C
AA-25.000MALE-T	TXC晶振	AA	MHz Crystal	25MHz	±150ppm	-40°C ~ 125°C
7M-20.000MBBK-T	TXC晶振	7M	MHz Crystal	20MHz	±50ppm	-20°C ~ 70°C
7V-20.000MAHE-T	TXC晶振	7V	MHz Crystal	20MHz	±30ppm	-40°C ~ 85°C
8Y-27.120MAAE-T	TXC晶振	8Y	MHz Crystal	27.12MHz	±30ppm	-20°C ~ 70°C
AV-28.63636MAGV-T	TXC晶振	AV	MHz Crystal	28.63636MHz	±50ppm	-40°C ~ 85°C
8Z-26.000MAHQ-T	TXC晶振	8Z	MHz Crystal	26MHz	±30ppm	-40°C ~ 85°C
9HT11-32.768KAZB-T	TXC晶振	9HT11	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C
8Z-16.000MAHQ-T	TXC晶振	8Z	MHz Crystal	16MHz	±30ppm	-40°C ~ 85°C
8Z-20.000MAHQ-T	TXC晶振	8Z	MHz Crystal	20MHz	±30ppm	-40°C ~ 85°C
8Z-27.000MAHQ-T	TXC晶振	8Z	MHz Crystal	27MHz	±30ppm	-40°C ~ 85°C
9HT11-32.768KAZC-T	台湾晶技	9HT11	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C
8Z-24.000MAHQ-T	TXC晶振	8Z	MHz Crystal	24MHz	±30ppm	-40°C ~ 85°C
9HT11-32.768KAZY-T	TXC晶振	9HT11	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C
8Z-25.000MAHQ-T	TXC晶振	8Z	MHz Crystal	25MHz	±30ppm	-40°C ~ 85°C
7V-24.000MAHE-T	TXC晶振	7V	MHz Crystal	24MHz	±30ppm	-40°C ~ 85°C
7M-37.400MEEJ-T	TXC晶振	7M	MHz Crystal	37.4MHz	±10ppm	-20°C ~ 70°C
7M-32.000MBBK-T	TXC晶振	7M	MHz Crystal	32MHz	±50ppm	-20°C ~ 70°C
AH-32.768KDZY-T	TXC晶振	AH	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C
8Y-25.000MAAV-T	TXC晶振	8Y	MHz Crystal	25MHz	±30ppm	-20°C ~ 70°C
8Z-27.120MAHQ-T	TXC晶振	8Z	MHz Crystal	27.12MHz	±30ppm	-40°C ~ 85°C
8Z-12.000MAHQ-T	TXC晶振	8Z	MHz Crystal	12MHz	±30ppm	-40°C ~ 85°C
7M-19.200MAAE-T	TXC晶振	7M	MHz Crystal	19.2MHz	±30ppm	-20°C ~ 70°C
7V-14.7456MAAE-T	TXC晶振	7V	MHz Crystal	14.7456MHz	±30ppm	-20°C ~ 70°C
7B-18.432MAAJ-T	TXC晶振	7B	MHz Crystal	18.432MHz	±30ppm	-20°C ~ 70°C
AH-32.768KDZC-T	TXC晶振	AH	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C
8Y-38.400MAAV-T	TXC晶振	8Y	MHz Crystal	38.4MHz	±30ppm	-20°C ~ 70°C
AX-9.84375MAGV-T	TXC晶振	AX	MHz Crystal	9.84375MHz	±50ppm	-40°C ~ 85°C
8Y-20.000MAAE-T	TXC晶振	8Y	MHz Crystal	20MHz	±30ppm	-20°C ~ 70°C
7B-28.63636MAAJ-T	TXC晶振	7B	MHz Crystal	28.63636MHz	±30ppm	-20°C ~ 70°C
7V-27.000MAAE-T	TXC晶振	7V	MHz Crystal	27MHz	±30ppm	-20°C ~ 70°C
7V-20.000MAAE-T	TXC晶振	7V	MHz Crystal	20MHz	±30ppm	-20°C ~ 70°C
AV-24.000MAGV-T	TXC晶振	AV	MHz Crystal	24MHz	±50ppm	-40°C ~ 85°C
7V-16.000MAHE-T	TXC晶振	7V	MHz Crystal	16MHz	±30ppm	-40°C ~ 85°C
AX-16.9344MAGV-T	TXC晶振	AX	MHz Crystal	16.9344MHz	±50ppm	-40°C ~ 85°C

在“次谐振”选择框中,振动夸克的动态分支可以使用 C1、L1 和 R1 与C1n,L1n和R1n的分支平行切换:所谓的副共振。在图1中,她选择了 'R1n =10 x R1',并在适当设置'温度'时作为主谐振旁边的小尖峰承认。

顺便说一句,并联共振频率现在稍高,因为在模拟中假设次共振C1为主共振的10%,因此根据距离串行/并联共振等式2有助于(但这仅在主要和干扰序列共振频率接近时一致!)。台技SMD晶体7M-25.000MAKV-T与逆变器的秘密揭晓!6G晶振物料.

与所需的振动频率相反,这些干扰的副共振通常具有非常高的振动频率。高度依赖温度。人们可以测量“温度”,从而测量干扰共振的频率。通过移动滑块来改变模拟。

如果使用具有指定负载能力的贴片石英晶振,则副共振的影响可能仍然存在。显著增加(图2)。根据干扰参数的值,共振电阻可能相当大。放大,正确的共振可以移动,或者它甚至可以是两个大致相同的强度形成明显的共振点。

大多数微处理器使用皮尔斯电路中的石英振荡器作为时钟设置。活跃的接管一个逆变器。

tu 25

皮尔斯振荡器与逆变器反馈网络为饰 Grundtonquarz (用于工作电压或稳定电压的元件) 工作项目未显示)

逆变器的输出电阻与电阻 Rv 和 PI胶体Cb/Quarz/Ca 一起构成带有频率依赖性相位移的窄带通道。根据振动条件,整个阶段必须是360°. 逆变器提供 180°, 通常更多一点, 由于额外的, 半导体相关的因此,通过带通的外部相位移可能略小于180° 是。

设置外部分量的值,使振幅分量和相位分量满足振动条件而不超过最大石英载荷;一般来说,一个好的找到妥协。选择相同大小的Ca和Cb是没有意义的,大约是两倍。另一方面,有意义的是通过压电石英晶体的“非对称”电路进行阻抗转变Ca的第一个引用值比指定的负载能力高 10-20%,第一个值为 Cb 至少是Ca 值的两倍。

Rv的选择应足够大,以便不超过允许的石英负荷。应该与那些Rv和Cb控制器将传输功能调整到精确的频率、正确的石英载荷和最佳的形状。优化谐振曲线. 这不一定需要设置的最高电压增益反馈网络,如果逆变器提供足够的增益!

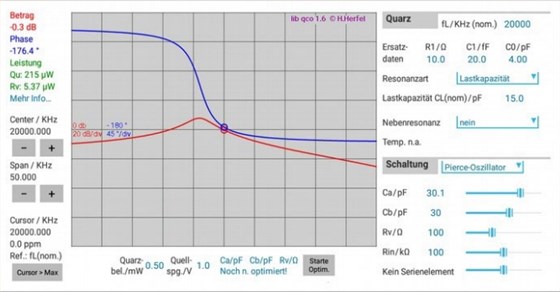

在“结构”菜单中,Y-QUARTZ应用程序提供了模拟和优化此类PierceOszillator的反馈网络的能力。
