当代社会在迅速发展着,科技,工业等行业一直处于上涨的趋势,尤其是这个以科技为主的时代,不断更新换代着,而作为电子行业中不可缺少的晶振更是尤为重要,成了科技及电子产品的必需品.既然如此,关于它的一些技术你是否知道呢.

1.运算放大器1-1电源电压的绝对最大额定值:V+/V-,VDD

指定正负电源电压(双电源)和正电源电压(单电源)的绝对最大电源电压.

1-2差分晶振输入电压:VID

指定反相和非反相输入端子之间的绝对最大电压间隙.差分输入电压由正负()说明指定,因为通过指定参考端子,输入电压的极性保持在相反的方向.

1-3共模输入电压:VIC

指定反相和非反相输入端子的绝对最大输入电压.工作极限被指定为每个电气特性中的共模电压范围(VICM).

1-4功耗:PD

指定绝对最大功耗.PD受到IC芯片功耗和封装热阻的限制.IC芯片的功耗是基于静态电流和负载电流来计算的.允许的功耗按以下公式列出.

PD-ICC (V+-V-)

2-1运算放大器2-1输入失调电压的术语和定义:VIO

必须在两个输入端之间施加的电压,以使输出电压为零.

2-2输入偏移电流:

2-3输入偏置电流:

2-4共模输入电压范围:VICM

2-5共模信号抑制比:CMR

2-6电源电压抑制比:SVR

2-7石英晶体振荡器最大输出电压:VOM

2-8电源电流:ICC

2-9大信号电压增益:Av

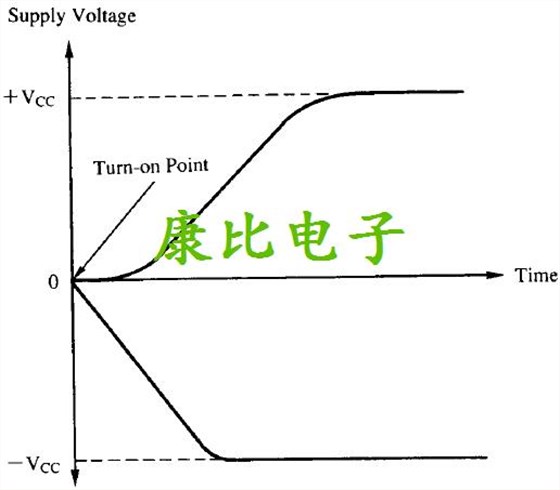

■注意通电顺序

IC必须总是在没有浮动GND端子的情况下使用.因此,使用双电源时需要注意以下几点:

1)当电源接通时,V电源应在V+电源接通之前或与V+电源完全相同.2)当电源关闭时,V+电源应该在V电源之前关闭,或者与V电源完全相同.

■J-FET运算放大器的特别注意事项

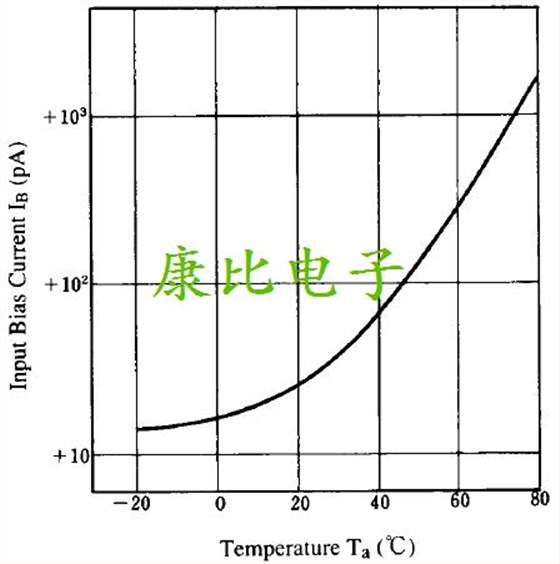

1.输入偏置电流的温度特性

J-FET运算放大器的输入偏置电流是栅极,沟道和栅极以及衬底的PN结漏电流.因此,温度依赖性随着温度呈指数增长,就像一般PN结一样.

J-FET运算放大器,经常被应用于高输入阻抗电路,对于温度上升引起的IB增加,石英晶振必须采取特殊的预防措施.例如,当室温下约为30pA时,然而当温度升至80℃时,将增加至1nA

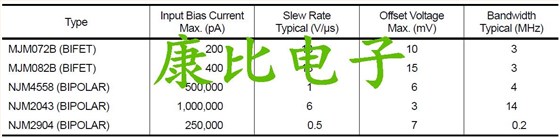

J型场效应晶体管与双极运算放大器的比较

2.输入电容

通过双极晶体管输入运算放大器,082型输入电容约为10pF,例如,741型NPN晶体管,输入电容为1-2pF,4558型横向PNP晶振管输入电容为3-4pF.

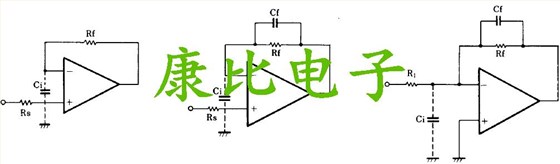

因此,在使用082的电压跟随器的情况下,极点由输入电容(Ci)和反馈电阻(Rf)在(至3Hz)内构成.那么相位裕度将被减小.添加Cf以保持Cf>Ci的关系,保持稳定运行.

在反相放大器的情况下,通过添加下面提到的Cf来消除输入电容的影响.

■其他

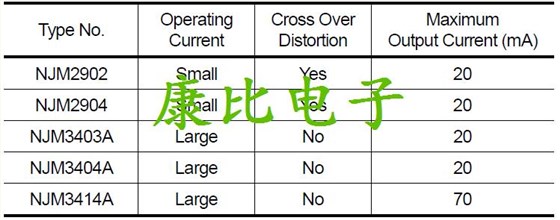

a)单电源运算放大器的比较

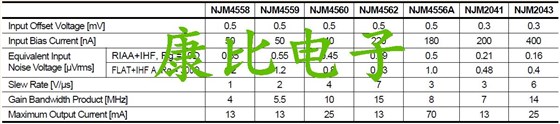

b)运算放大器特性的比较(Ta=25°C)

■注意典型特性

每个数据表中提到的典型特征代表了每个贴片晶振设备的典型特征.但是这些只是技术数据,不能保证任何特性及其应用.特别是对于功率的特性,应该在最大限度内进行设计.

■注意典型特性

每个数据表中提到的典型特征代表了每个设备的典型特征.

但是这些只是技术数据,不能保证任何特性及其应用.

特别是对于功率的特性,应该在最大限度内进行设计.

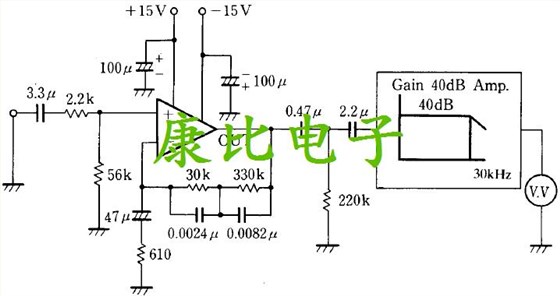

■噪声电压测量电路
